Máquina Láser con Mandril Frontal Móvil

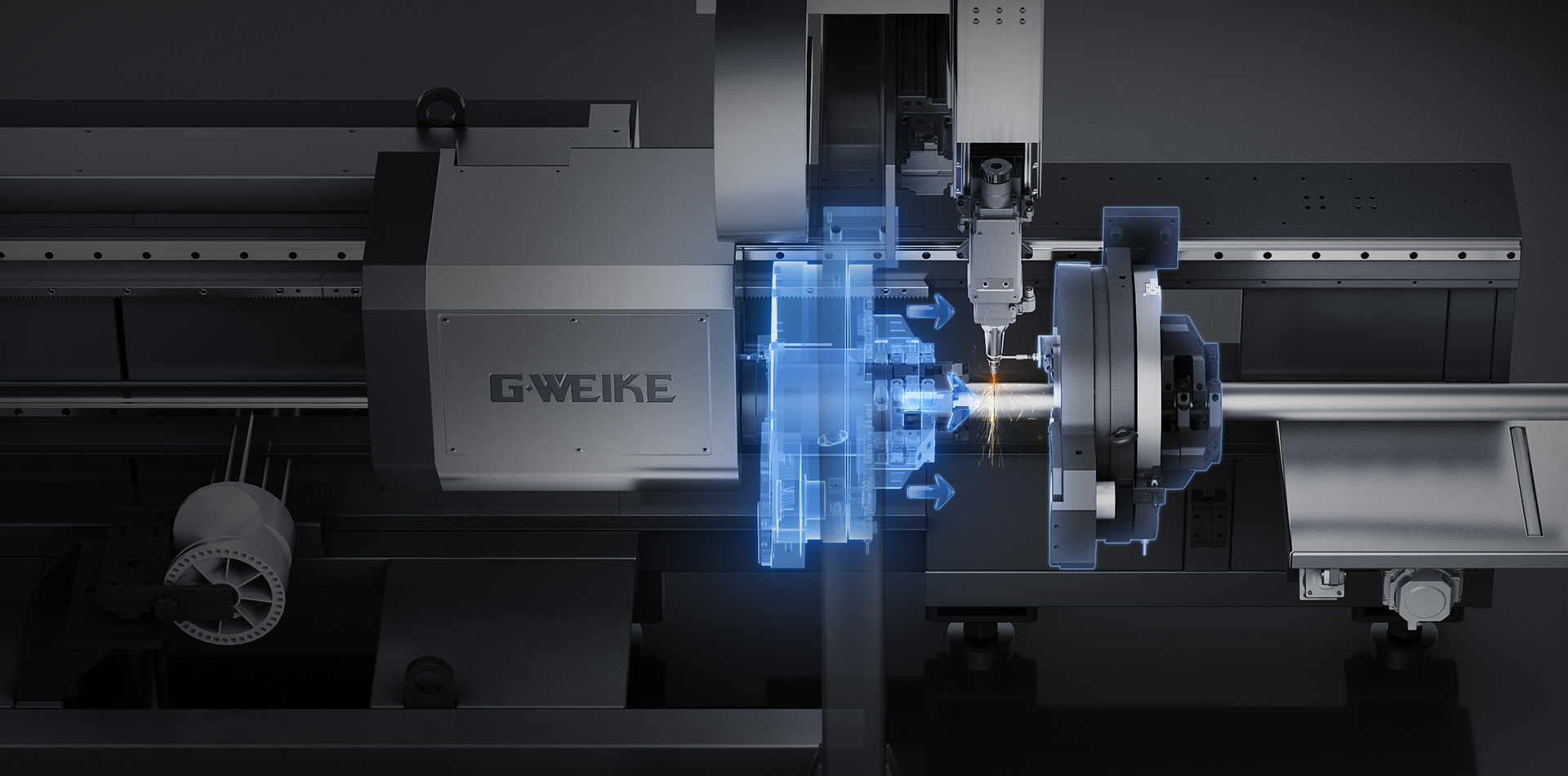

Corte de tubos con desplazamiento del mandril frontal

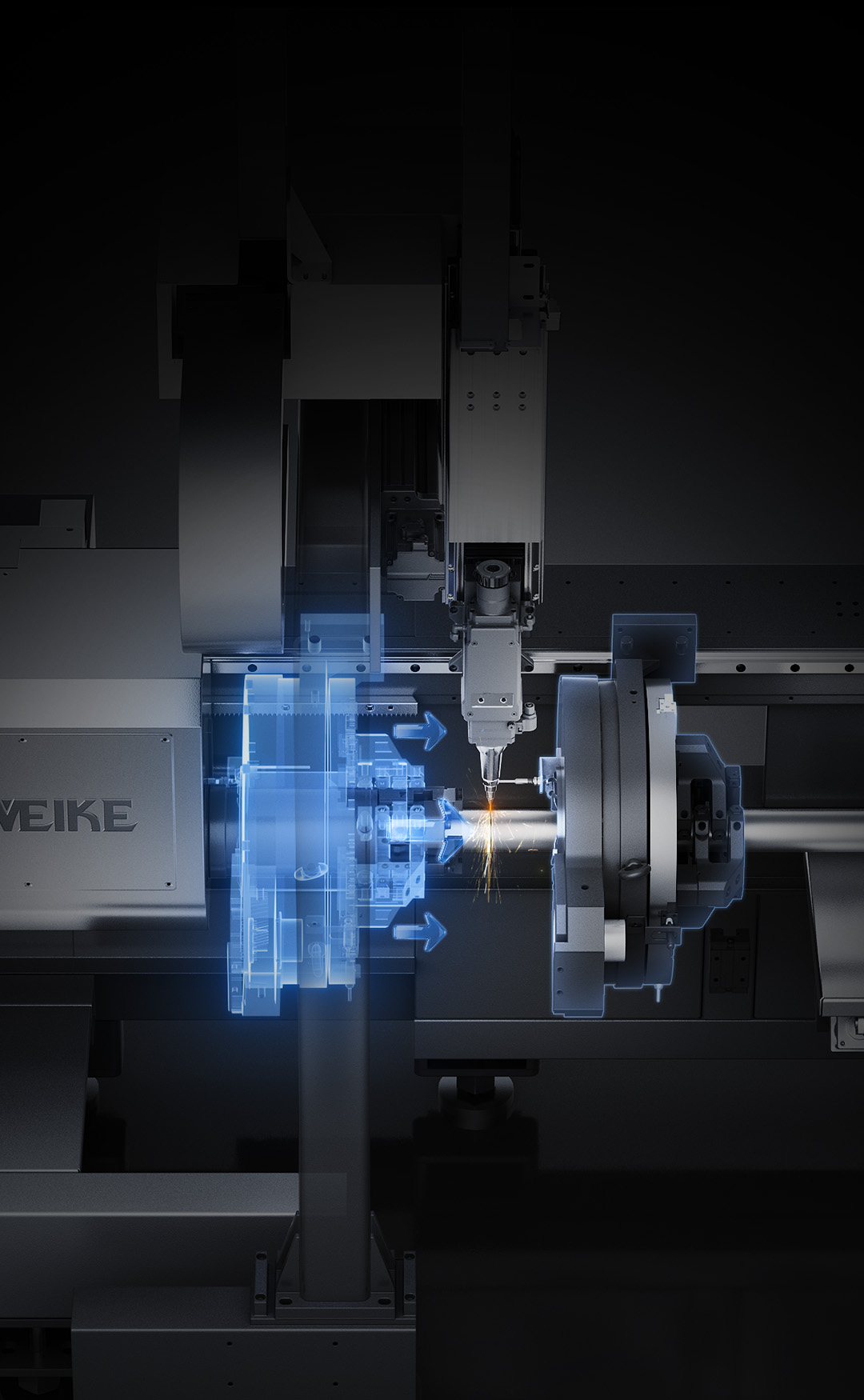

Doble sujeción para corte estable de tubo

Corte Estable por Desplazamiento del Cabezal Delantero

Gracias al desplazamiento del cabezal de sujeción delantero, se pueden procesar retales ultracortos en tubos de cualquier longitud.El corte final se realiza con sujeción de doble cabezal, lo que garantiza una mayor estabilidad.

Front Chuck Offset Cutting

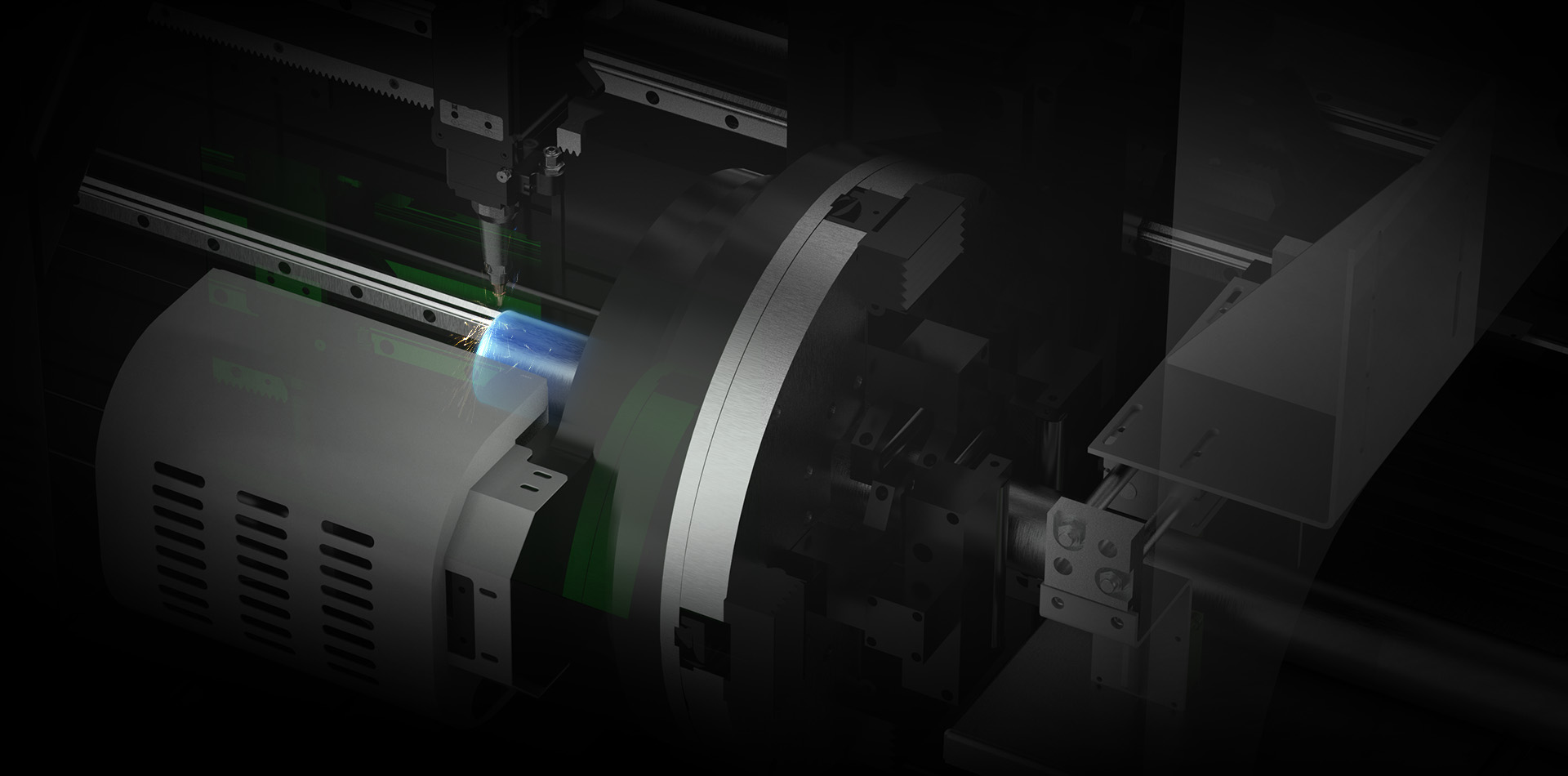

Remanente mínimo de 30 mm en corte láser de tubos

Remanentes ultracortos que desafían el desperdicio cero

La longitud mínima del material sobrante puede ser de tan solo 30 mm. Una pinza auxiliar servoaccionada opcional permite un corte sin residuos.

30mm

Longitud remanente
mínima

0remanente

Una pinza auxiliar
opcional accionada por servomotor

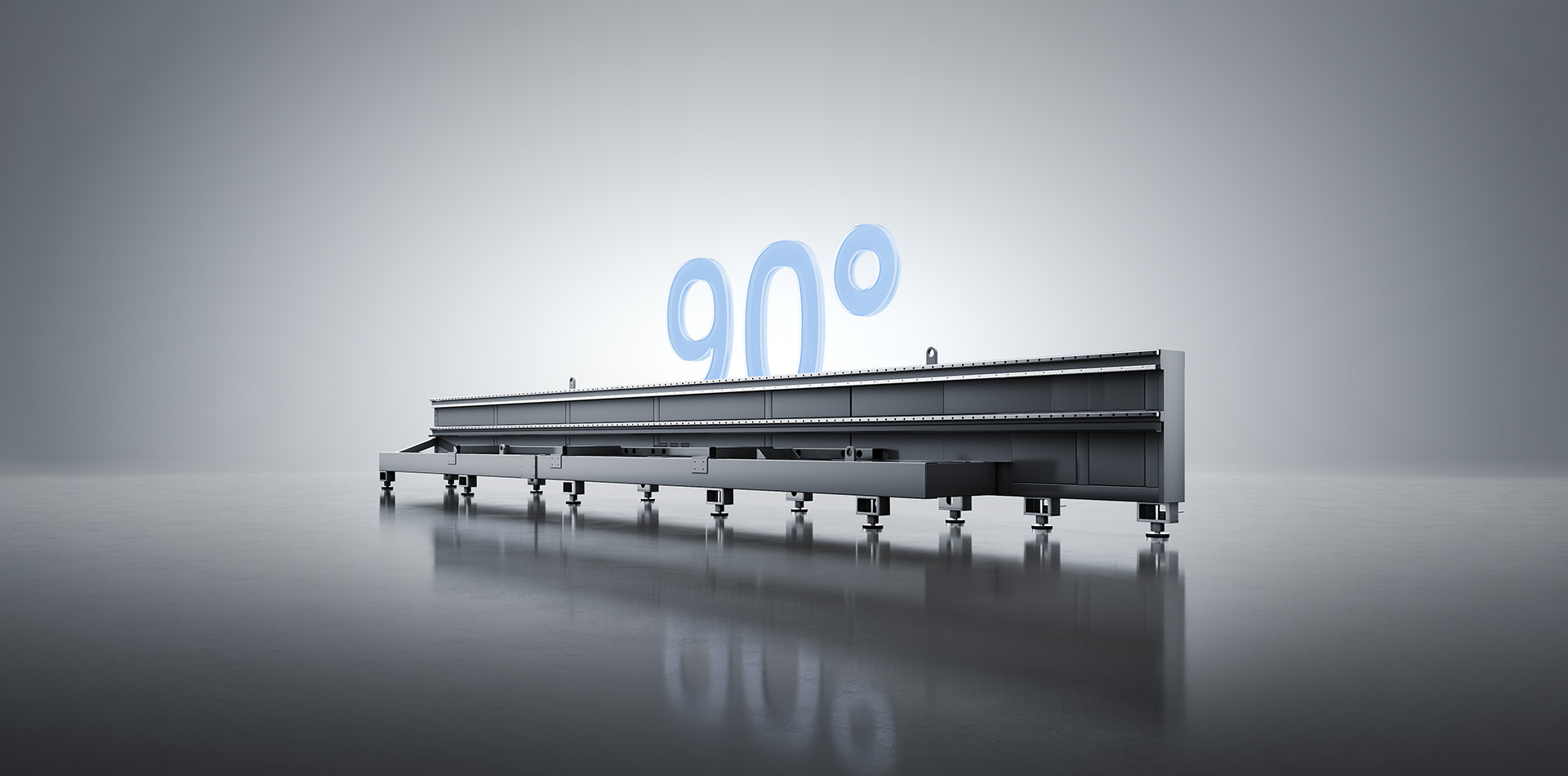

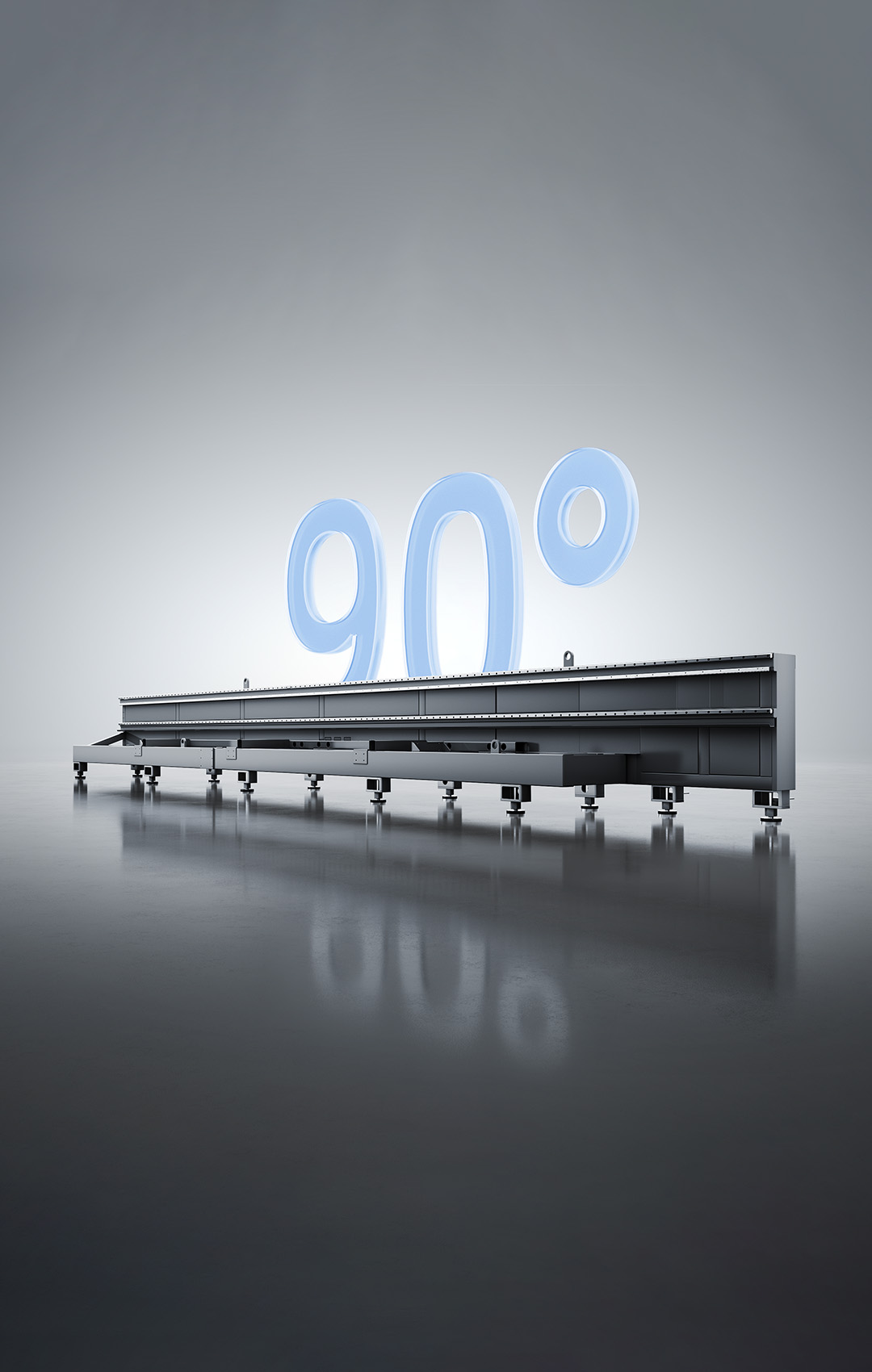

Bancada lateral de bajo centro de gravedad Serie TF

Estructura Lateral a 90° Estable y Cómoda

La reducción del centro de gravedad de la bancada garantiza un corte más estable, una carga y descarga más cómodas, así como una operación y mantenimiento más sencillos.

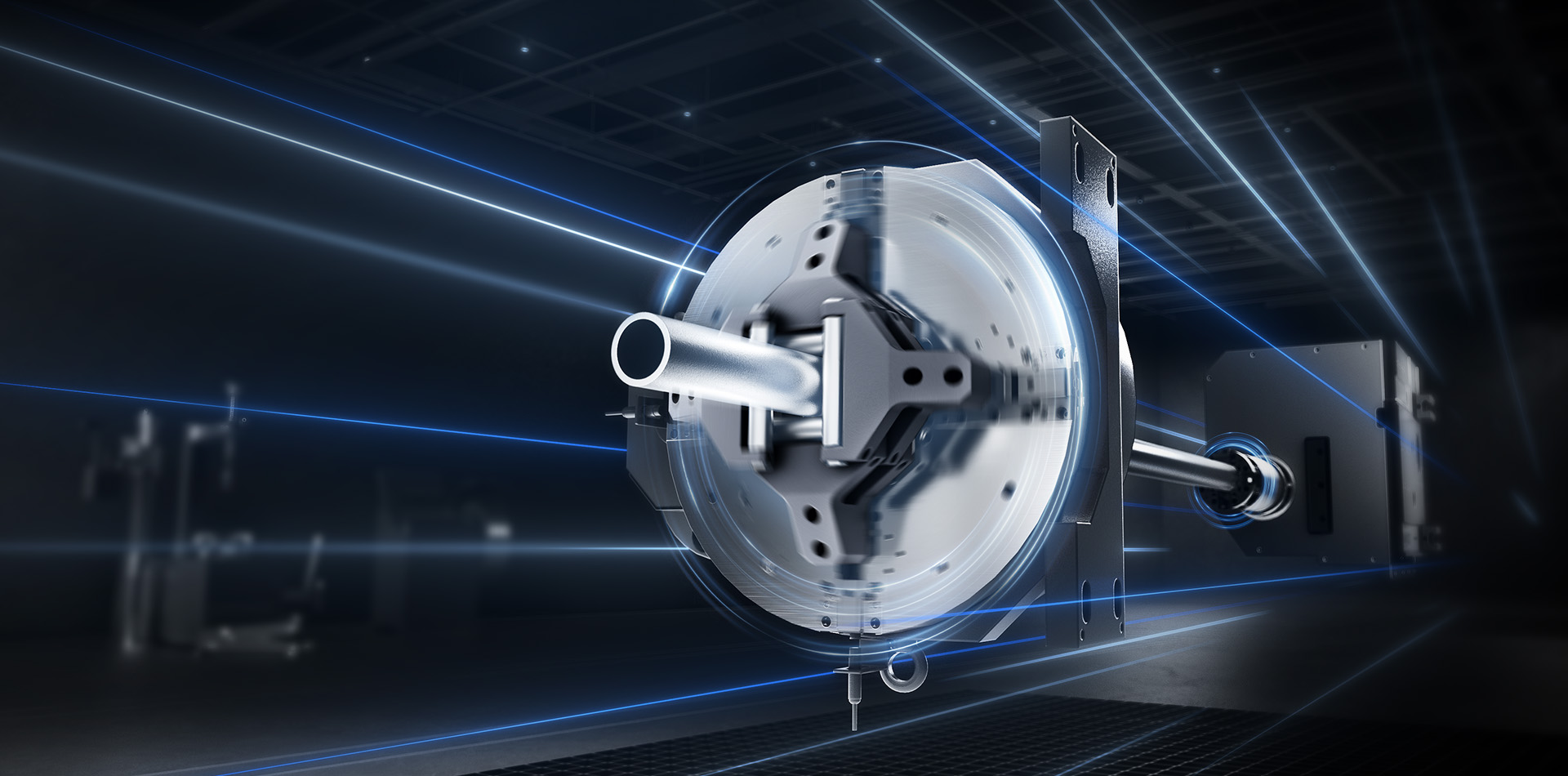

Mandril de alta velocidad para tubos pequeños

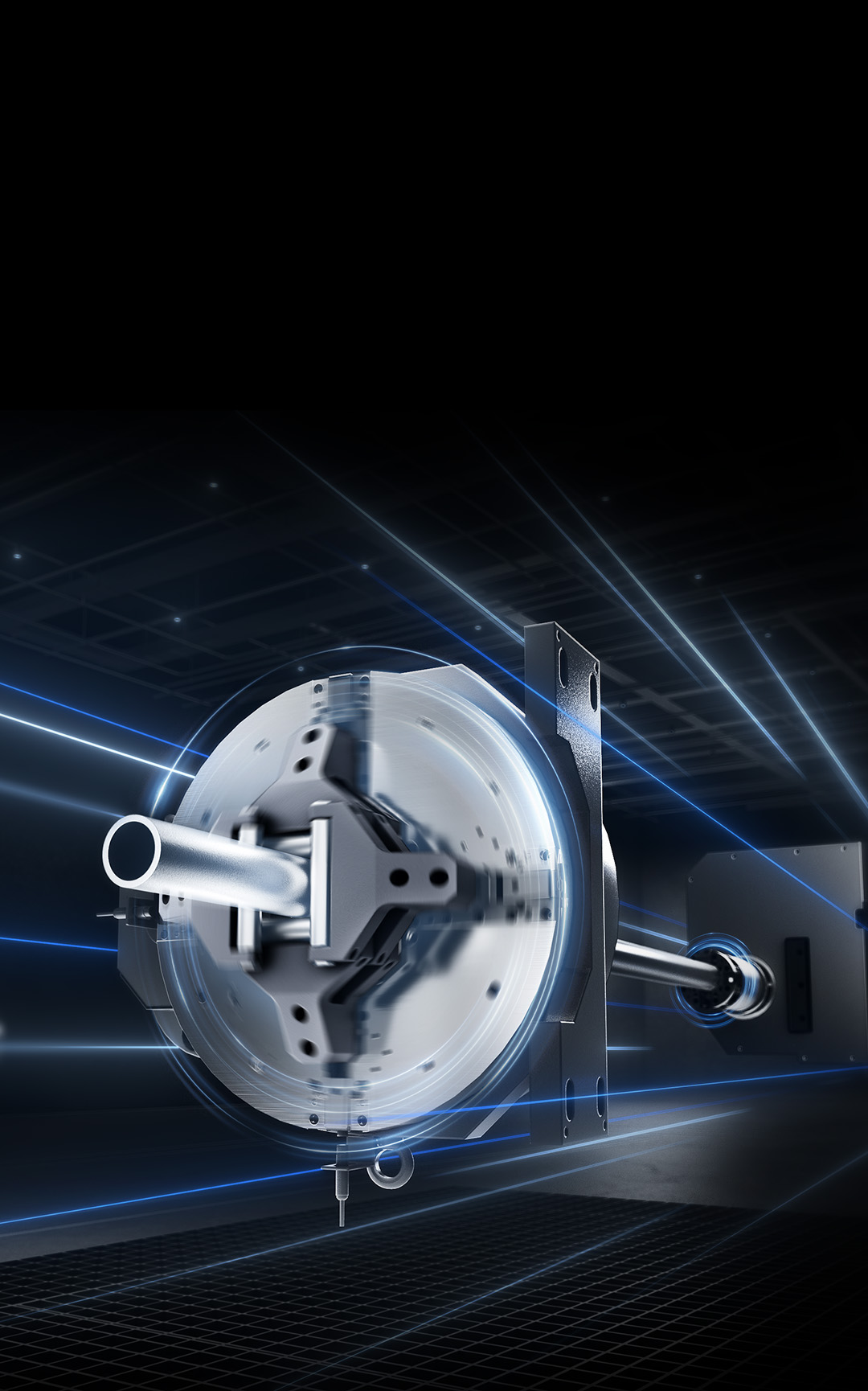

Rotación de hasta 200 r/min en la 6012TF

Salto de eficiencia siempre un paso por delante

Con una velocidad máxima de rotación del mandril de 200 r/min, la capacidad de producción se duplica, lo que reduce considerablemente los plazos de entrega para los clientes.

200rpm

Velocidad máxima de rotación del mandril

Ahorro de mano de obra en la selección bajo demanda

Se pueden seleccionar libremente módulos como los sistemas de carga semiautomáticos y totalmente automáticos para lograr la carga automática de varios tubos, lo que reduce la gran dependencia de la mano de obra manual.

Precisión de seguimiento de doble zona garantizada

FEl sistema de apoyo de seguimiento (opcional) en la zona de carga garantiza un centrado preciso, mientras que una aleta de seguimiento en la zona de descarga asegura una descarga estable y un transporte uniforme a lo largo de todo el proceso, lo que garantiza la precisión del mecanizado.

Industrias de aplicación

Muebles de oficina
Muebles de oficina
Equipos de fitness

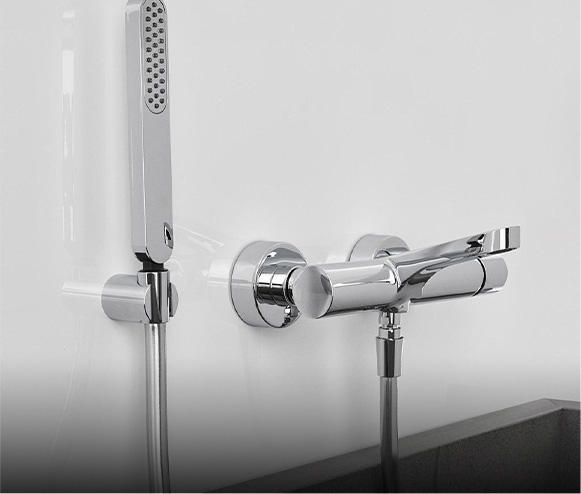

Ferretería y artículos sanitarios
Industrias de barandillas

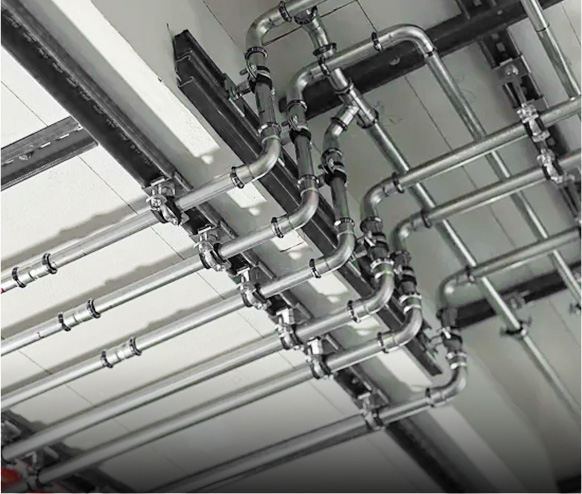

Industria de Tuberías

Preguntas frecuentes

¿Qué diferencia existe entre los modelos 6012TF y 6016TF?

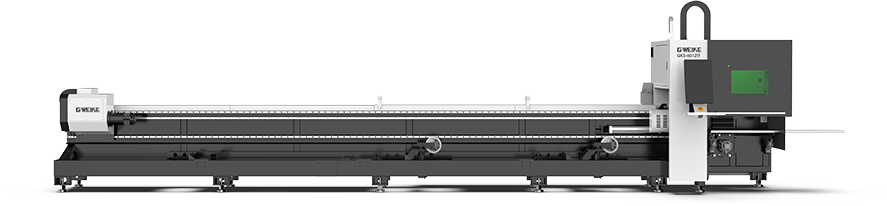

El modelo 6012TF admite tubos redondos de Φ10 a 120 mm y tubos cuadrados de hasta 120 × 120 mm. El modelo 6016TF amplía el rango hasta Φ160 mm y 160 × 160 mm. Ambos ofrecen una longitud efectiva de corte de 6500 mm y potencias láser configurables de 1,5, 3 y 6 kW.

¿Cuál es la longitud mínima del material sobrante?

La Serie TF puede alcanzar un remanente mínimo indicado de 30 mm en condiciones de procesamiento compatibles. El resultado depende del diámetro, el perfil, la longitud final de la pieza, la secuencia de corte y la posición de los mandriles.

¿La Serie TF puede realizar corte sin material sobrante?

Puede configurarse con una pinza auxiliar servoaccionada para reducir aún más el material sobrante. La posibilidad de alcanzar cero remanente debe confirmarse mediante una prueba basada en el tipo de tubo, las dimensiones de la pieza y el programa de corte.

¿Qué función tiene el mandril frontal desplazable?

El mandril frontal puede cambiar de posición durante el procesamiento para permitir que el cabezal de corte acceda a una mayor parte del tubo. Durante el corte final, la doble sujeción ayuda a mantener la estabilidad de la pieza.

¿Qué velocidad de rotación ofrecen los modelos TF?

El modelo 6012TF alcanza una velocidad máxima indicada de 200 r/min, mientras que el 6016TF alcanza hasta 140 r/min. La velocidad real debe ajustarse según el diámetro, la longitud, el peso y la distribución de masa del tubo.

¿La Serie TF admite carga automática?

Sí. Puede configurarse con sistemas de carga semiautomáticos o totalmente automáticos. La selección depende del tipo de tubo, la longitud, el peso y el volumen diario de producción.

¿Qué diferencia existe entre las series TF y T2?

La Serie TF se centra en el desplazamiento del mandril frontal y la reducción del material sobrante. La Serie T2 está orientada al corte general de tubos pequeños y ofrece diferentes modelos, diámetros y longitudes de procesamiento.

¿Qué información se necesita para preparar una cotización?

Se recomienda proporcionar el material, el diámetro o tamaño del perfil, el espesor de pared, la longitud del tubo, los planos de las piezas, el volumen diario, el remanente objetivo y los requisitos de carga automática.
