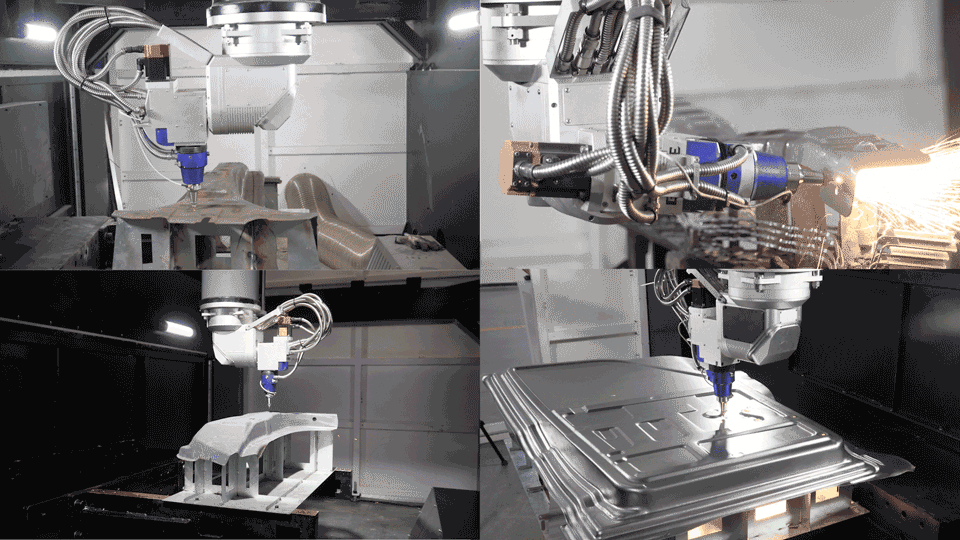

Buen rendimiento dinámico

Mesa de trabajo giratoria con tiempo de rotación único < 3 s, tiempo de corte de columna única en 50 segundos

Mesa giratoria de la máquina de corte láser 3D GKS-M

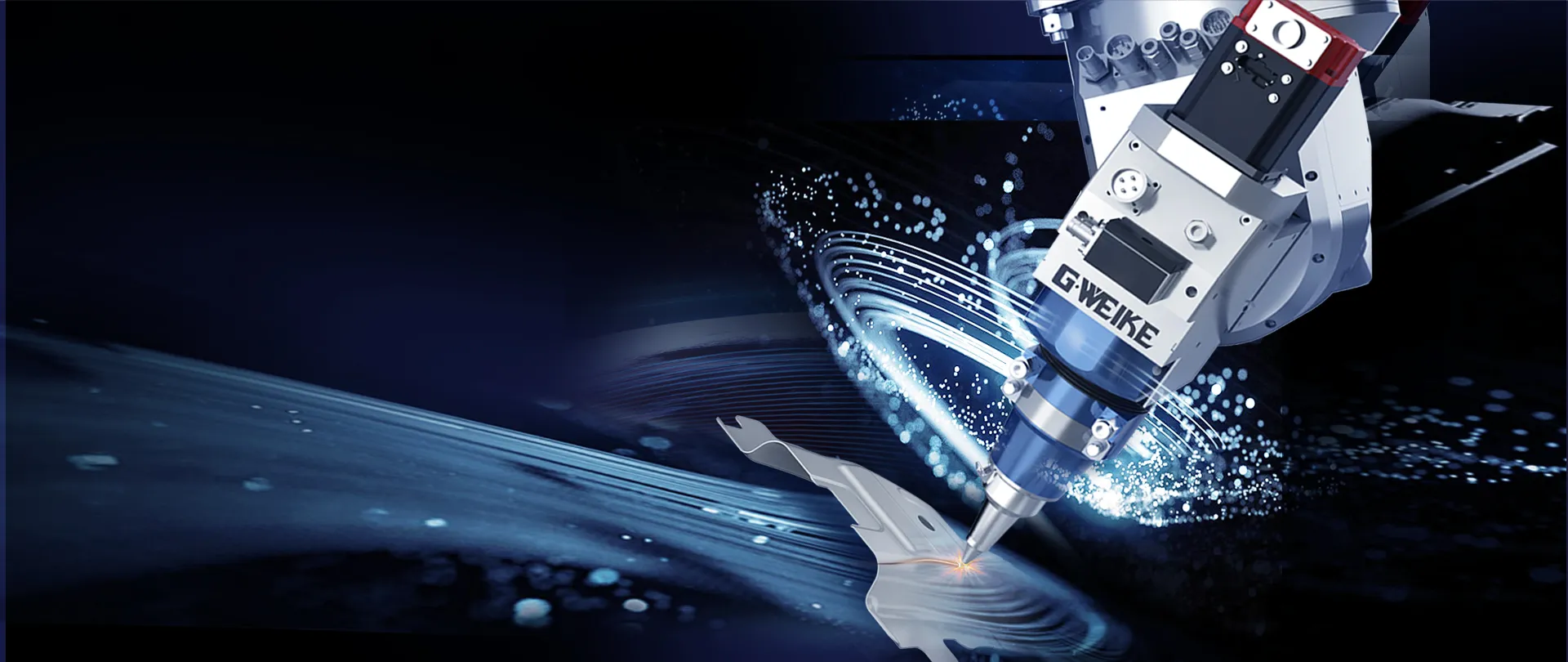

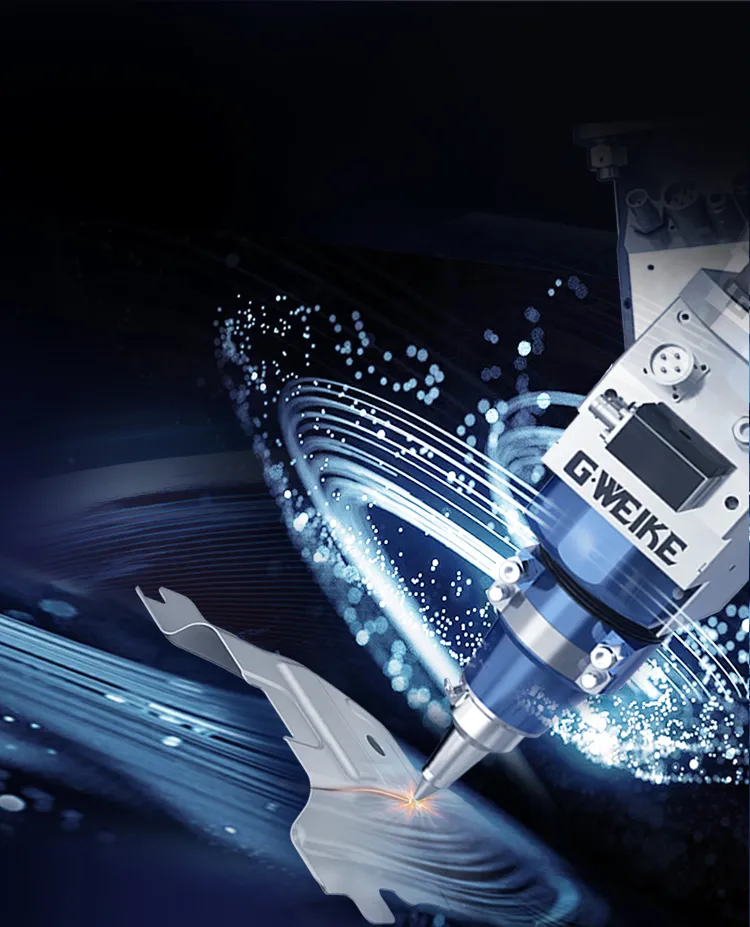

Cabezal de corte tridimensional de cinco ejes vinculados desarrollado de forma independiente

Combinando principios ópticos, algoritmos matemáticos, etc., puede alcanzar una rotación de N*360° y un giro de ±135°. Características ópticas estables, prevención de colisiones de 360 grados para proteger la seguridad del cabezal de corte.

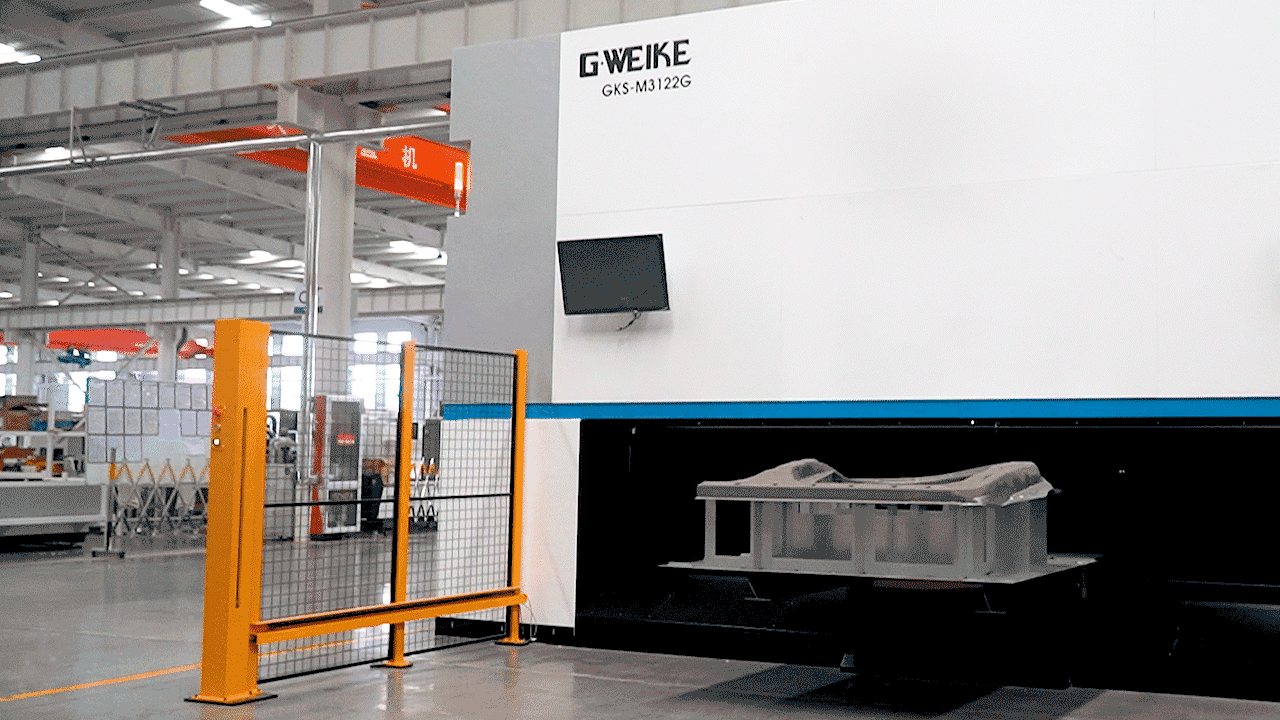

Seguridad y fiabilidad

Incorpora características de seguridad como cortinas de luz de seguridad, cubiertas protectoras externas, dispositivos de monitorización y ventanas de observación, lo que garantiza la seguridad del operador.

Sistema de seguridad de la máquina de corte láser 3D

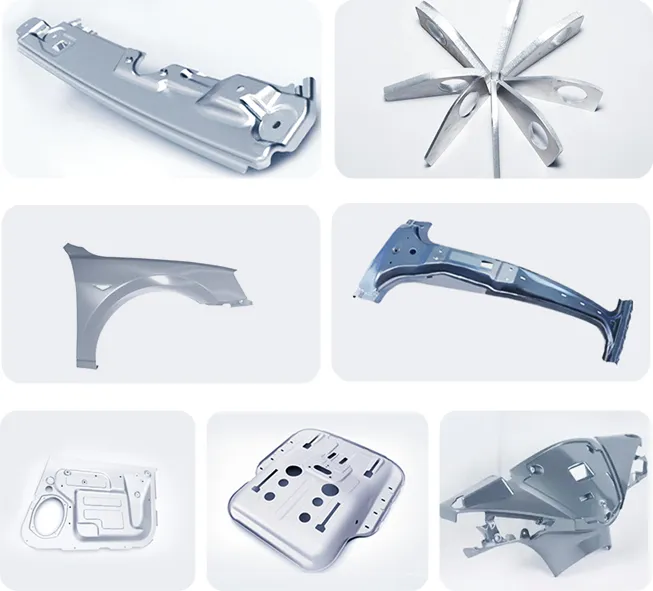

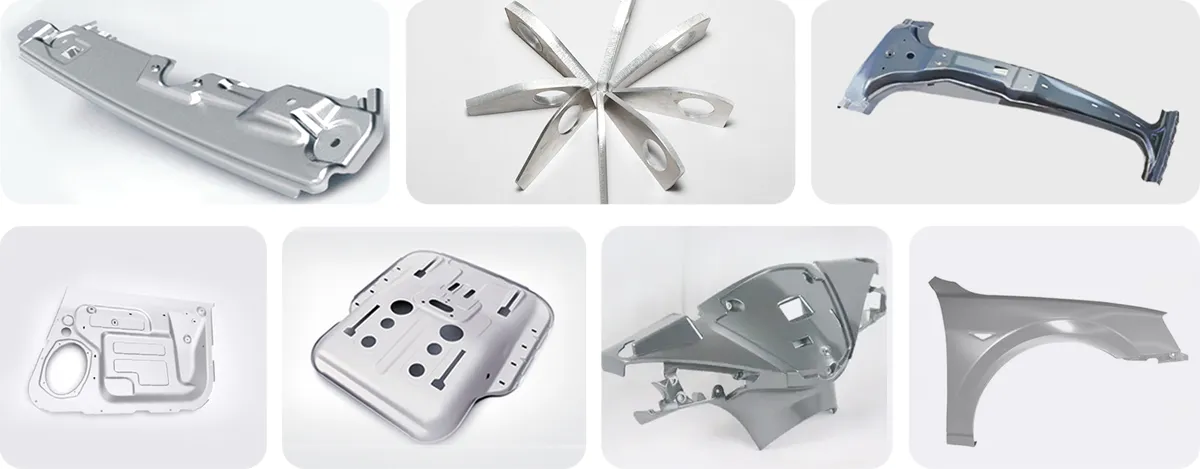

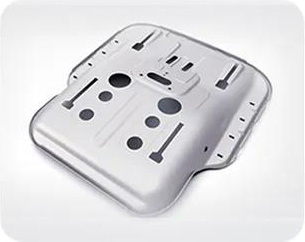

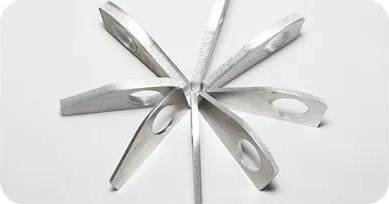

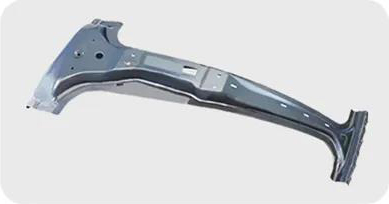

Muestra

Industrias de aplicación

Fabricación de automoción, aeroespacial, fabricación de moldes prototipo, transporte ferroviario, maquinaria de ingeniería

Parámetros técnicos

GKS-M3015G
GKS-M3122G
GKS-M4025G
eje X ≥3000mm、eje Y ≥1500mm 、
eje Z ≥650mm Distancia		 eje X ≥3100mm、eje Y ≥2200mm 、
eje Z ≥650mm Distancia		 eje X ≥4000mm、eje Y ≥2500mm 、
eje Z ≥750mm Distancia
eje X/Y/Z ≥100m/minVelocidad eje X/Y/Z ≥100m/minVelocidad eje X/Y/Z ≥80m/minVelocidad
10m/s²Aceleración de los ejes X/Y/Z 10m/s²Aceleración de los ejes X/Y/Z 10m/s²Aceleración de los ejes X/Y/Z
±0.05mmPrecisión de posicionamiento ±0.05mmPrecisión de posicionamiento ±0.05mmPrecisión de posicionamiento
±0.03mmPrecisión de repetibilidad ±0.03mmPrecisión de repetibilidad ±0.03mmPrecisión de repetibilidad
Cabezal de corte tridimensional
de cinco ejesGWEIKE		 Cabezal de corte tridimensional
de cinco ejesGWEIKE		 Cabezal de corte tridimensional
de cinco ejesGWEIKE
C axis Nx360°、A axis±135°Distancia C axis Nx360°、A axis±135°Distancia C axis Nx360°、A axis±135°Distancia
C/A axis≥90r/minVelocidad C/A axis≥90r/minVelocidad C/A axis≥90r/minVelocidad
C/A axis≥90rad/s²Aceleración C/A axis≥90rad/s²Aceleración C/A axis≥90rad/s²Aceleración
C/A axis±0.015°Precisión de posicionamiento C/A axis±0.015°Precisión de posicionamiento C/A axis±0.015°Precisión de posicionamiento
C/A axis±0.005°Precisión de repetibilidad C/A axis±0.005°Precisión de repetibilidad C/A axis±0.005°Precisión de repetibilidad

Preguntas frecuentes

¿Qué modelos incluye la Serie GKS-M?
La página incluye los modelos GKS-M3015G, GKS-M3122G y GKS-M4025G. Se diferencian principalmente por sus recorridos de trabajo y la velocidad máxima de los ejes.
Puede procesar piezas tridimensionales, componentes estampados, superficies curvas, piezas conformadas y otros componentes cuya geometría no pueda cortarse únicamente en un plano.
Una máquina 2D desplaza el cabezal principalmente sobre una superficie plana. La máquina de cinco ejes puede cambiar la posición y orientación del cabezal para seguir superficies y bordes tridimensionales.
El GKS-M3015G ofrece recorridos indicados de al menos 3000 × 1500 × 650 mm. El GKS-M3122G amplía el área a aproximadamente 3100 × 2200 × 650 mm y el GKS-M4025G a 4000 × 2500 × 750 mm.
La página indica una precisión de posicionamiento de ±0,05 mm y una repetibilidad de ±0,03 mm para los modelos publicados.
Normalmente se necesita un útil que coloque la pieza en una posición estable y repetible. El diseño depende de la geometría, los puntos de referencia, el acceso del cabezal y el volumen de producción.
La página la orienta a automoción, aeroespacial, fabricación de moldes y prototipos, transporte ferroviario y maquinaria de ingeniería.
Se deben proporcionar el archivo 3D, el material, el espesor, las dimensiones, las zonas que deben cortarse, las tolerancias, el volumen de producción y la forma prevista de fijación.
