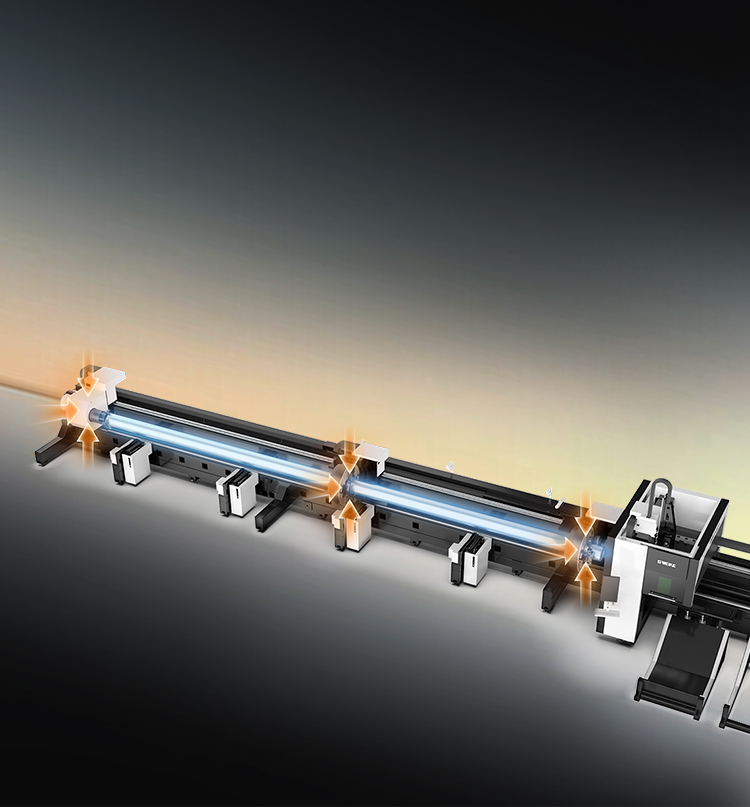

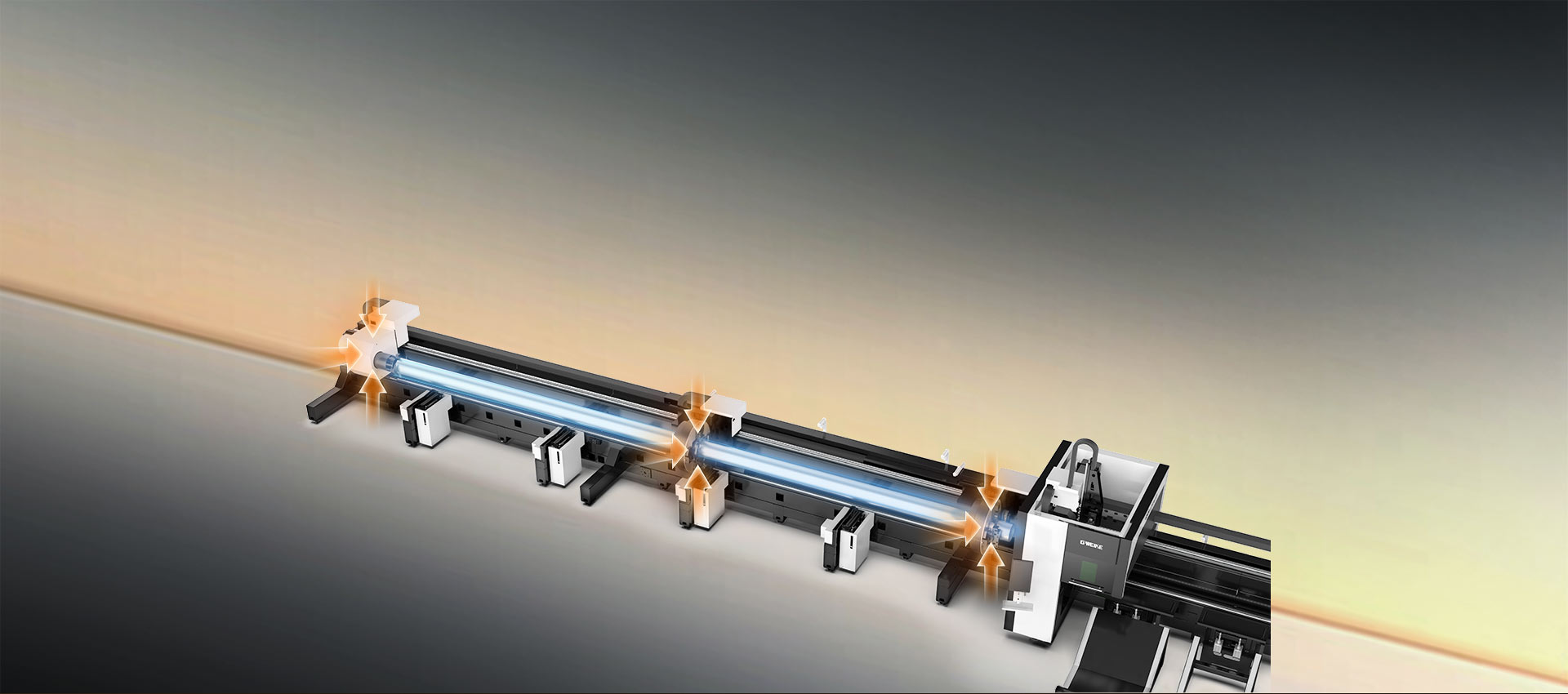

Los tres mandriles están situados en el lado izquierdo del cabezal de corte para sujetar conjuntamente el tubo,lo que evita que los tubos de pared delgada se comben o se doblen en el centro y garantiza una alta precisión de mecanizado.

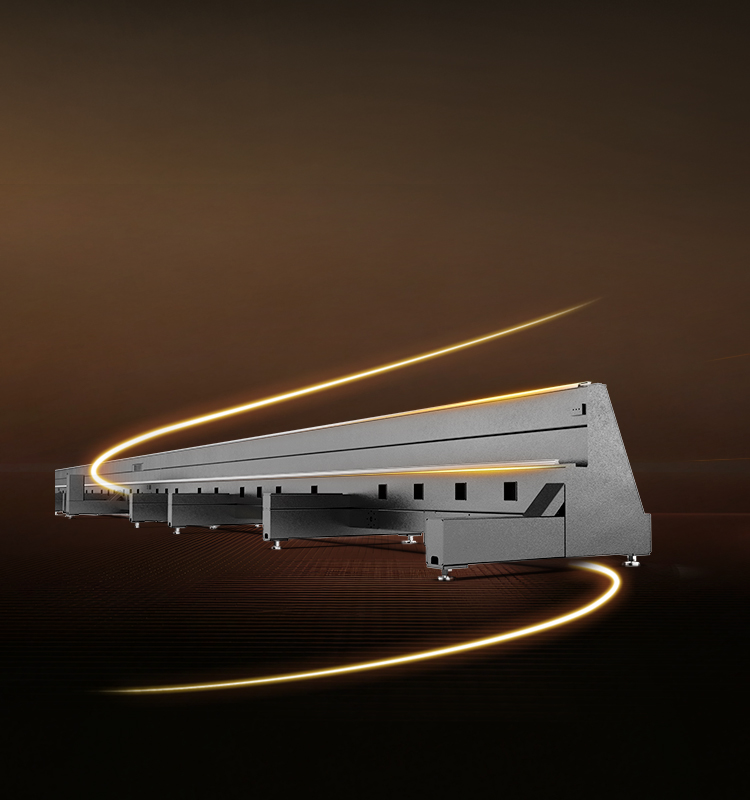

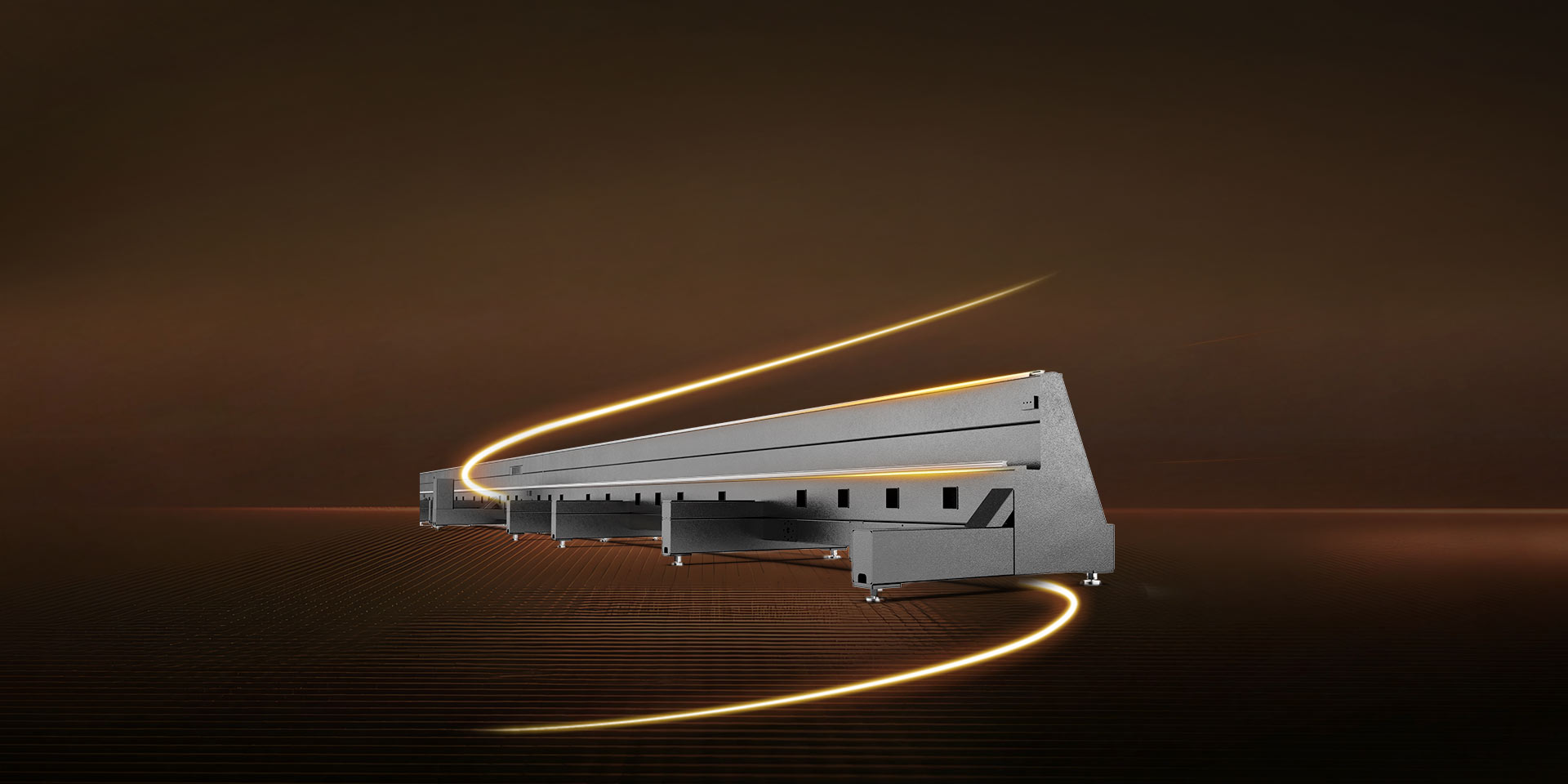

La base de la máquina con suspensión lateral reduce el centro de gravedad, lo que facilita la carga. La disposición de los raíles en dos niveles garantiza un funcionamiento más adecuado.

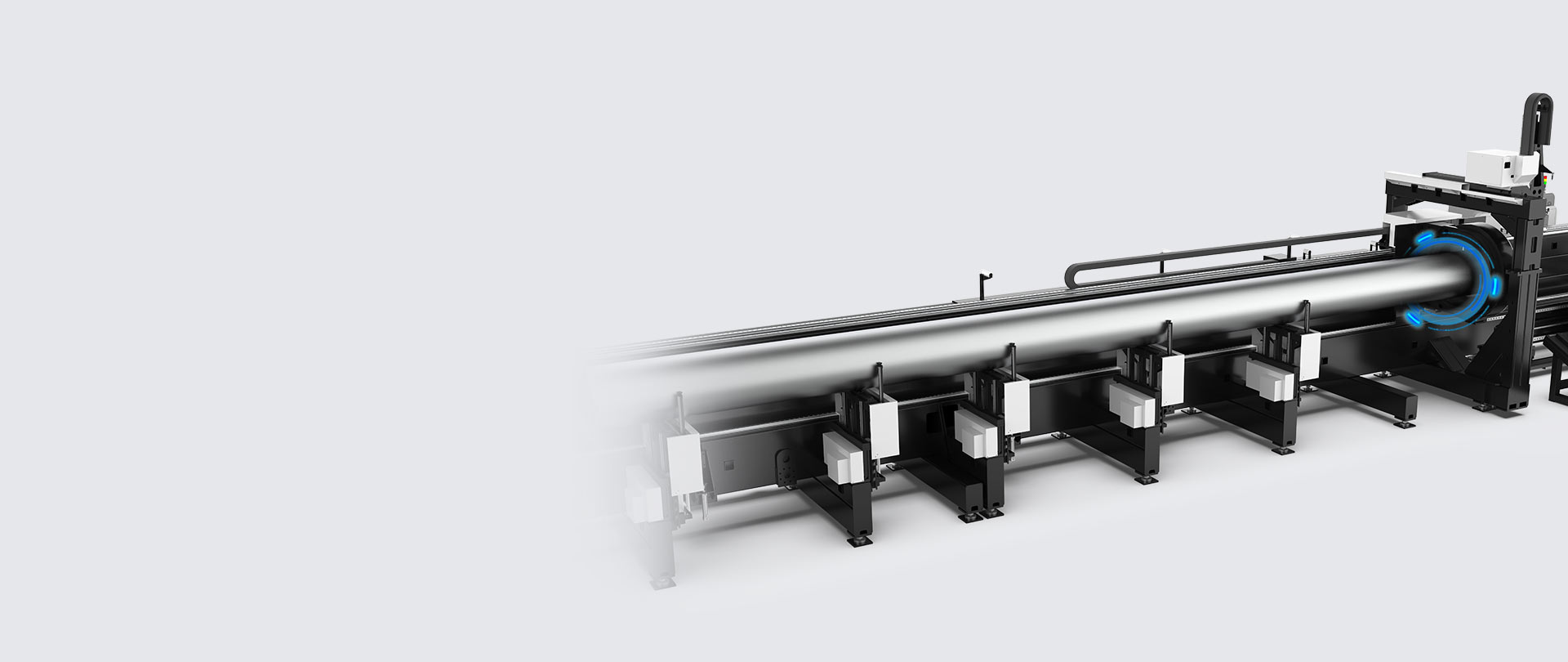

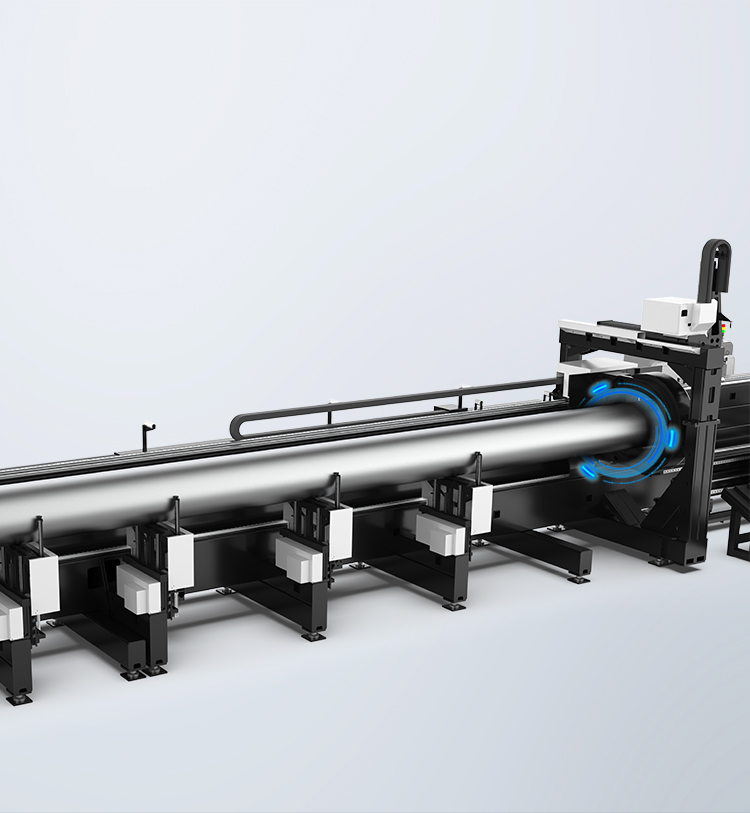

Un soporte independiente accionado por servomotor, situado en el extremo de carga y descarga, sujeta el tubo simultáneamente en las direcciones vertical y horizontal, lo que garantiza una sujeción segura de los tubos delgados.

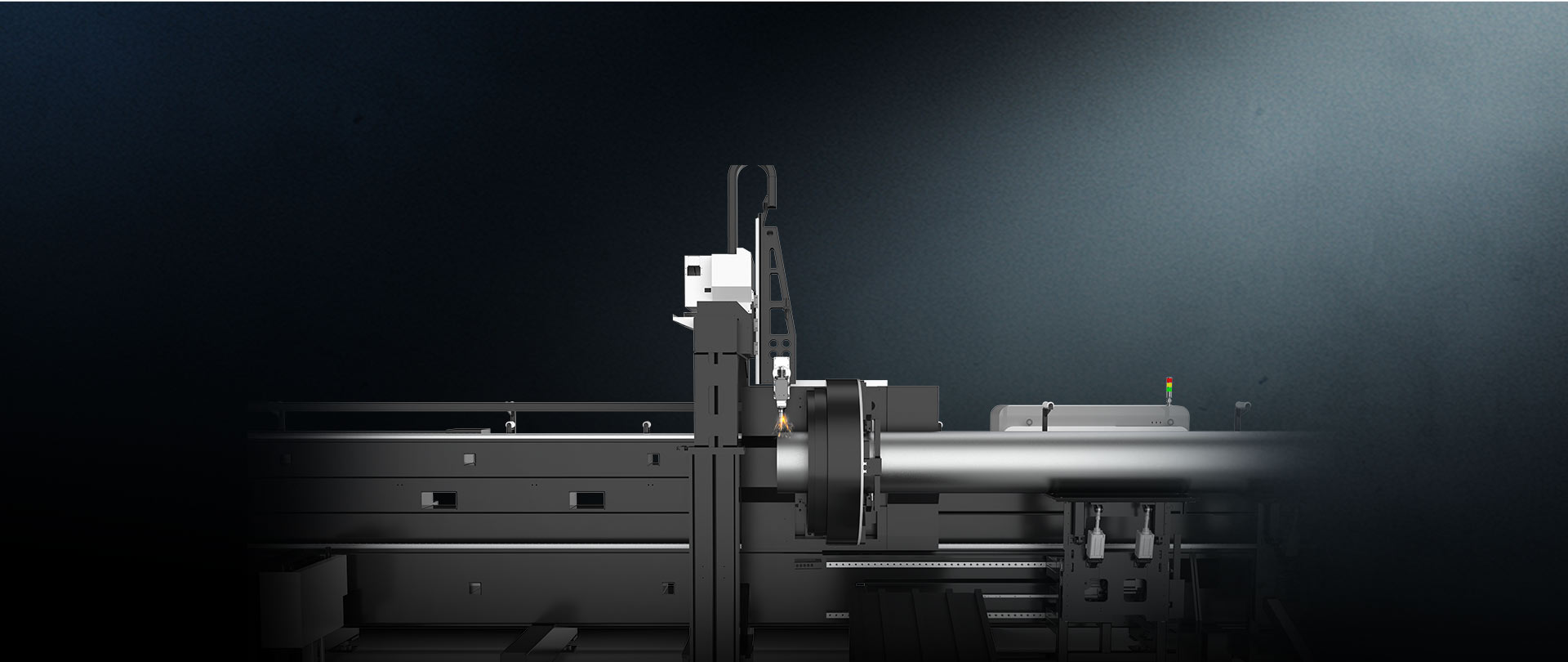

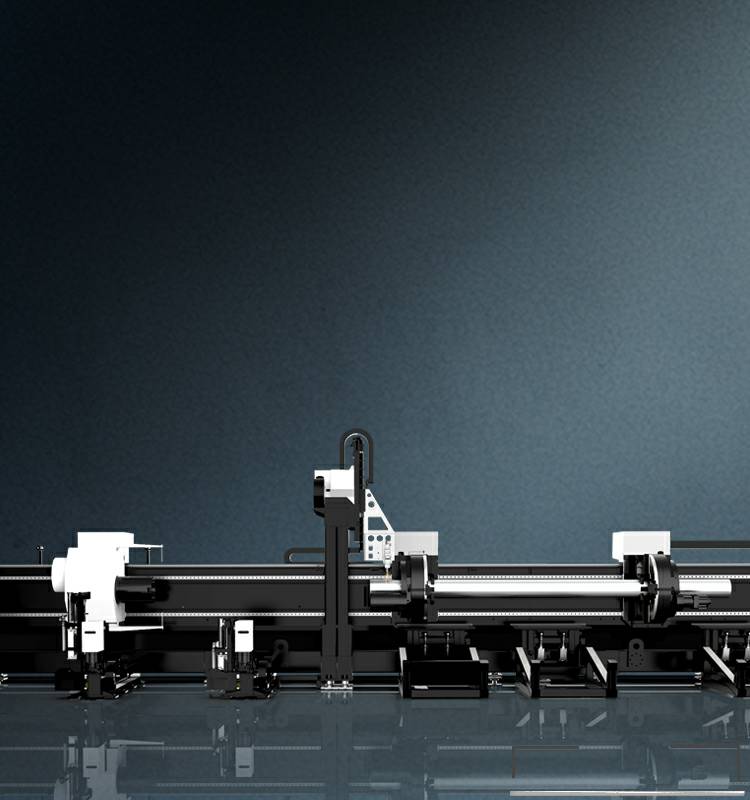

El mandril neumático de alta resistencia garantiza una sujeción estable y sin daños de las piezas de trabajo, logrando un corte sin residuos gracias al movimiento de tres mandriles.

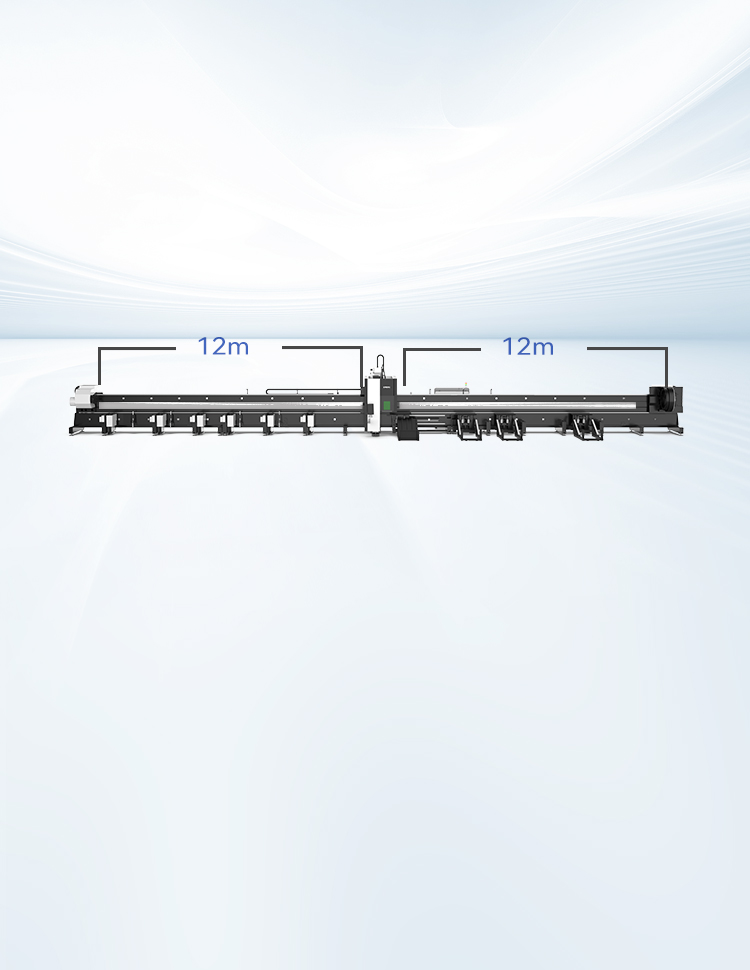

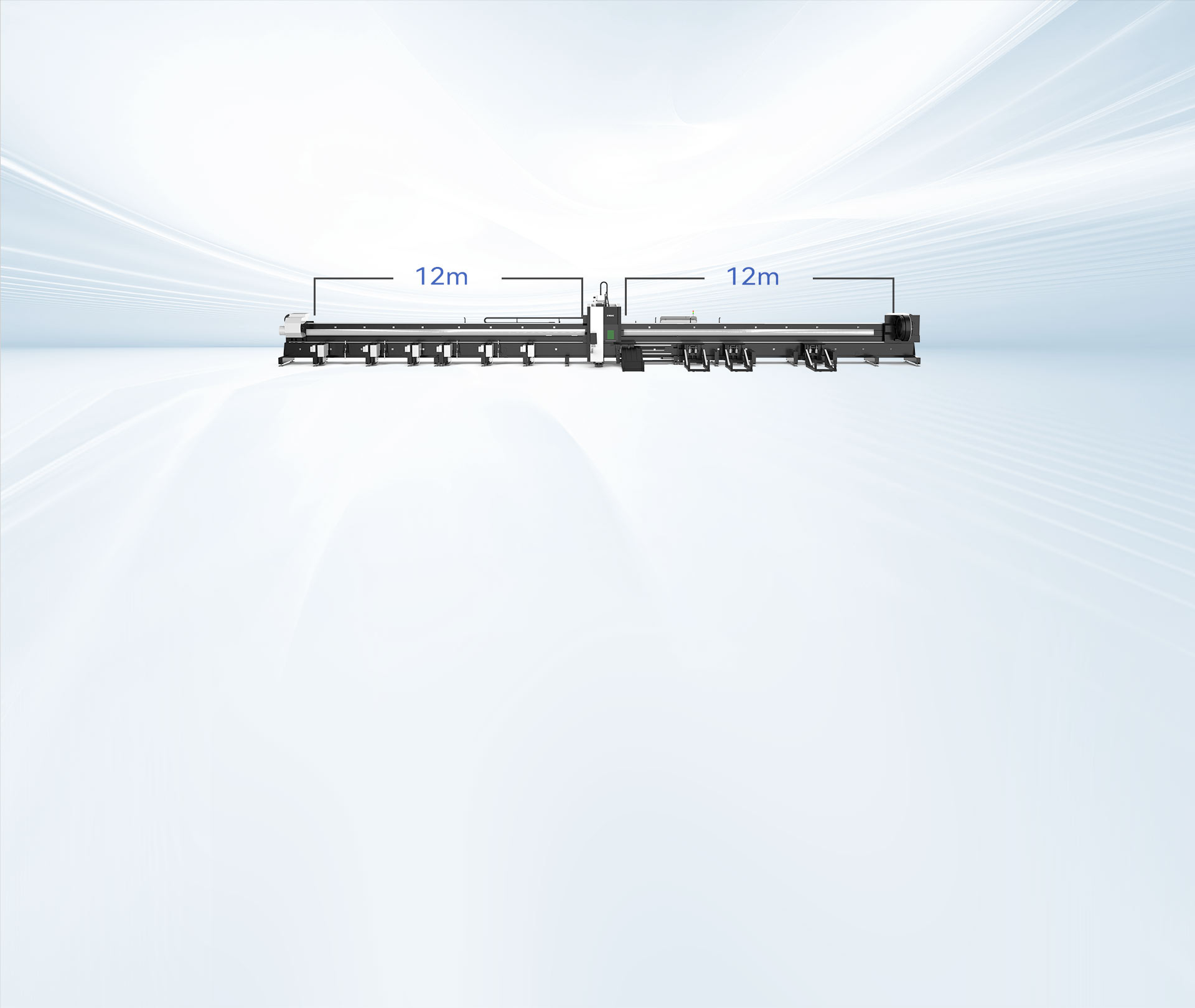

Satisface la demanda de procesamiento de piezas extralargas, permitiendo la carga, el corte y la descarga completos de tuberías hasta 12 metros de longitud.

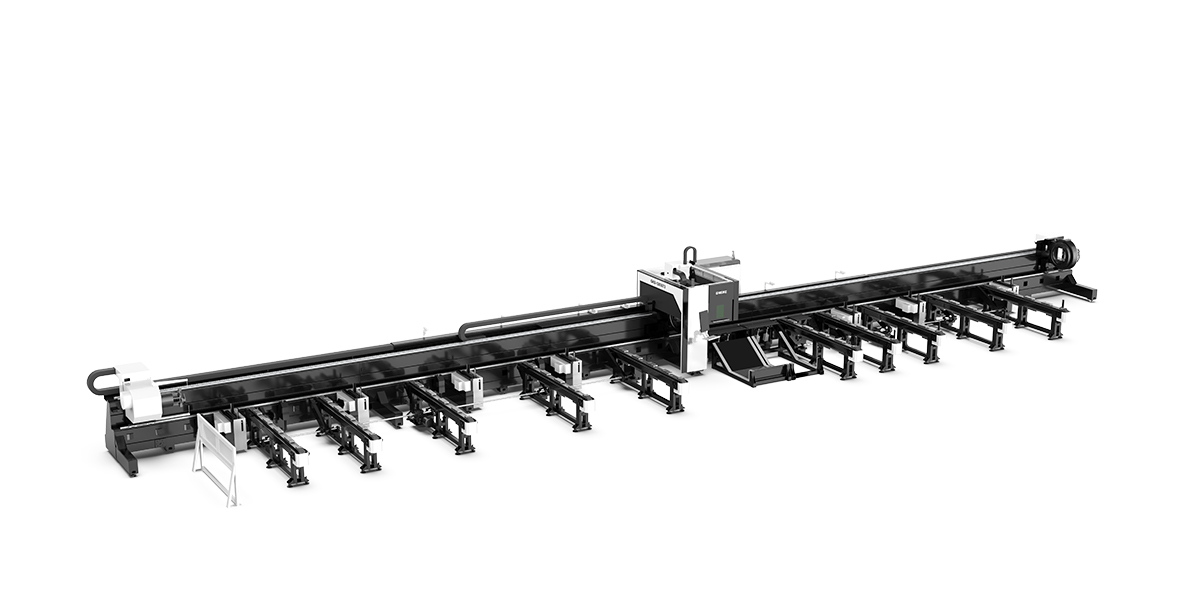

Carga semiautomática

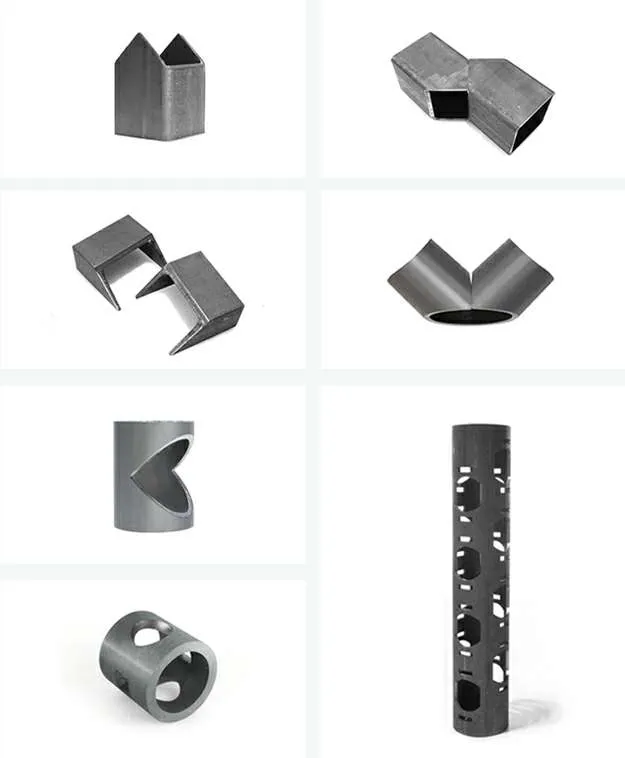

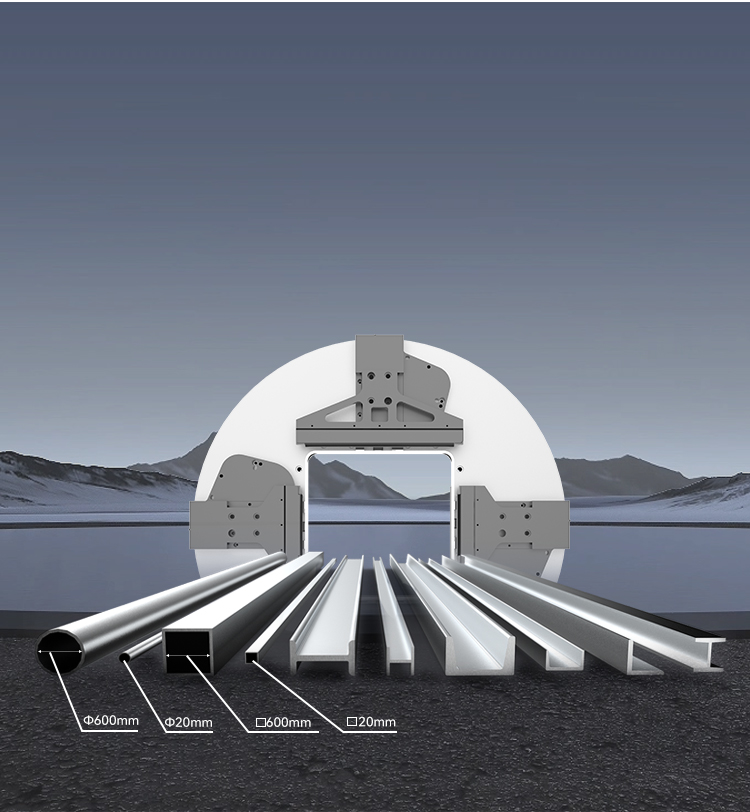

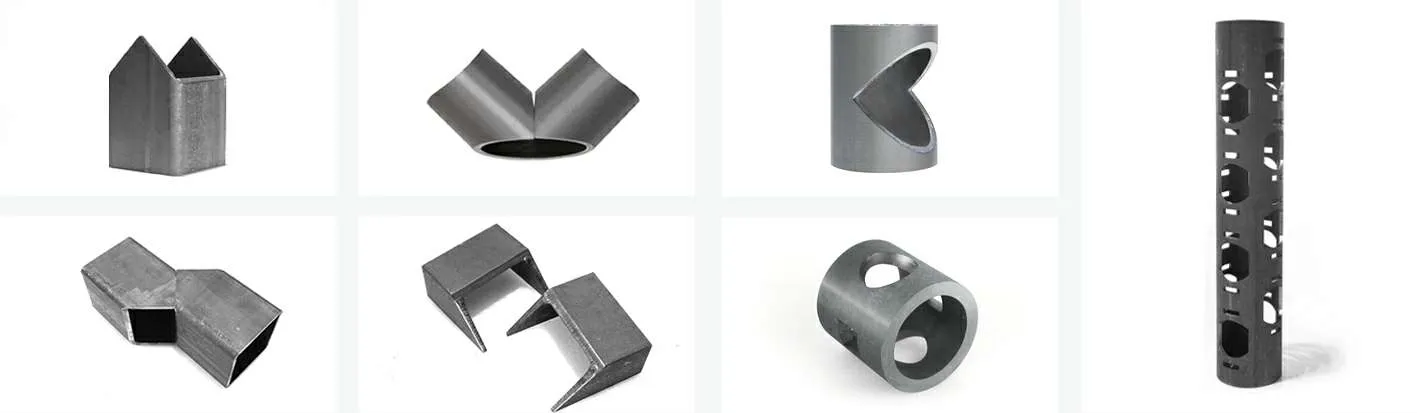

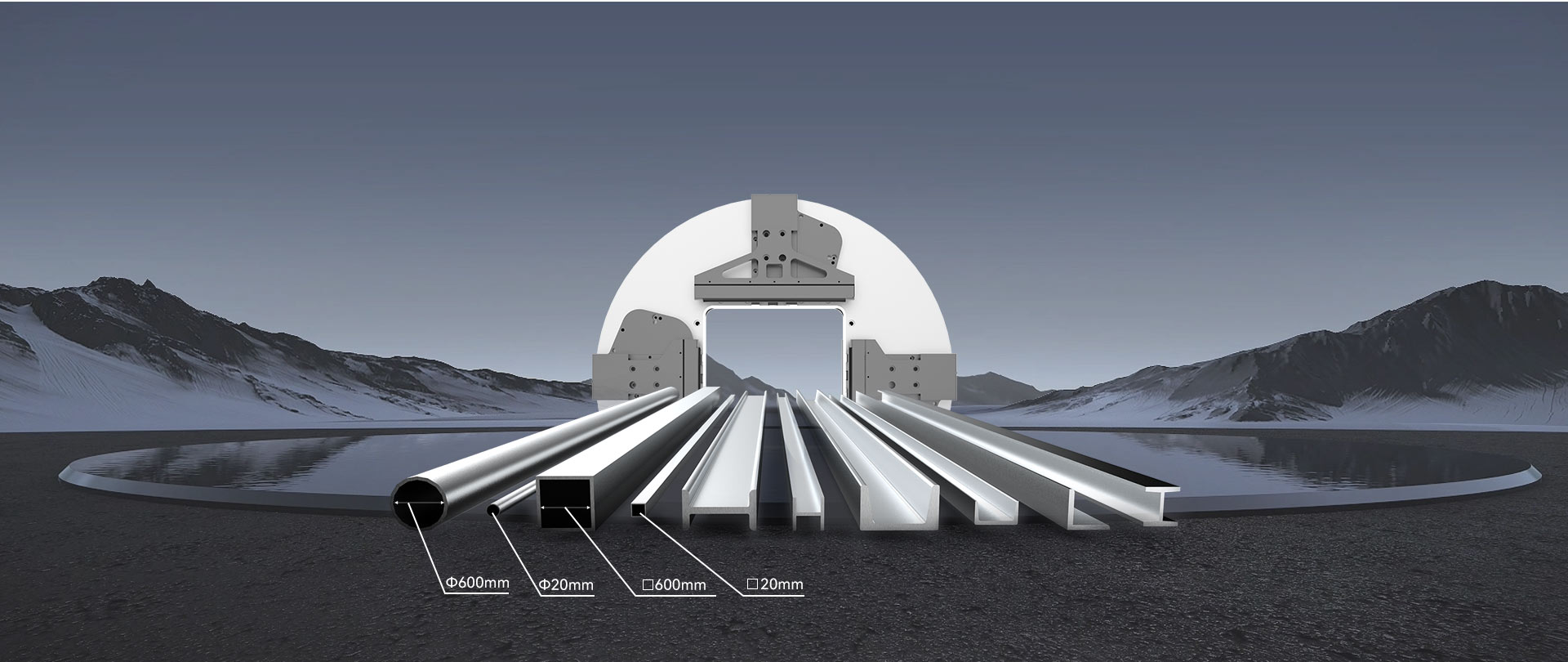

Capaz de cortar tubos redondos, tubos cuadrados, tubos rectangulares, perfiles de acero en U, perfiles angulares, vigas en I y otros perfiles de acero.
Maquinaria de construcción, construcción de estructuras de acero, maquinaria pesada, ingeniería de puentes, oleoductos, estructuras de invernaderos
| 12050T3
Serie T3 |
12065T3
Serie T3 |
36T3
Serie T3 |
| 6000W-30000W Potencia del láser | 6000W-30000W Potencia del láser | 3000W-12000W Potencia del láser |
| Tubo redondo Φ40-500mm Tubo cuadrado 口40-500mmRango de sujeción |
Tubo redondo Φ50-600mm Tubo cuadrado 口50-600mmRango de sujeción |
Tubo redondo Φ30-350mm Tubo cuadrado 口30-350mmRango de sujeción |
| 30 r/minVelocidad máxima de rotación | 30 r/minVelocidad máxima de rotación | 60 r/minVelocidad máxima de rotación |
| 6500mmLongitud efectiva de corte del tubo | 9500mmLongitud efectiva de corte del tubo | 6500mm/9500mmLongitud efectiva de corte del tubo |
| 6500mmLongitud máxima de descarga | 12500mmLongitud máxima de descarga | 6500mm/9500mm/12500mmLongitud máxima de descarga |
| 2000KGCapacidad de carga de un solo tubo | 3000KGCapacidad de carga de un solo tubo | 1200KGCapacidad de carga de un solo tubo |
| Mandril neumático 520 Estructura del mandril | Mandril neumático 650 Estructura del mandril | Mandril neumático 360 Estructura del mandril |
