Aplicaciones del corte láser en la industria automotriz

El corte láser se utiliza en automoción para fabricar piezas planas, procesar tubos y perfiles, recortar componentes conformados y alimentar líneas flexibles. Esta guía explica dónde aporta valor, qué equipo corresponde a cada pieza y qué debe validarse antes de integrar una solución en una planta o en un proveedor del sector.

Una tecnología, varias arquitecturasChapa 2D, tubo, cinco ejes y robot 3D resuelven geometrías diferentes.
Material y pieza realesAHSS, aluminio y componentes conformados requieren pruebas de proceso específicas.
La productividad es de la líneaCarga, clasificación, trazabilidad y procesos posteriores determinan el resultado final.
Alcance importante: una máquina láser 2D no sustituye automáticamente una línea de estampación de paneles de carrocería. El proceso adecuado depende de la geometría, el estado de la pieza, el material, el volumen anual, el tiempo de ciclo y los requisitos de calidad.

Dónde encaja el corte láser en la fabricación automotriz

La industria automotriz combina producción masiva, modelos con ciclos de vida más cortos, piezas de alta responsabilidad y una creciente variedad de materiales. Los vehículos eléctricos añaden bandejas de batería, perfiles de aluminio, cubiertas, soportes y nuevas arquitecturas estructurales. Al mismo tiempo, los proveedores deben responder a revisiones de diseño, prototipos, recambios y lotes de volúmenes muy distintos.

El láser aporta flexibilidad porque el contorno se controla mediante un programa. Permite cambiar de referencia sin fabricar un troquel de corte para cada geometría y facilita integrar identificación, nesting y registro de producción. Sin embargo, la palabra “láser” no describe una solución única: una chapa plana, un tubo y una pieza ya estampada necesitan máquinas, fijaciones y estrategias diferentes.

Diseño
Programación
Material
Corte
Inspección
Proceso posterior

Para juzgar el rendimiento no basta con comparar metros por minuto. El indicador útil es cuántas piezas conformes y listas para plegar, soldar, ensamblar o recubrir salen por turno, con qué trazabilidad y a qué coste total.

Qué componentes automotrices pueden cortarse por láser

Componentes de chapa

Soportes, refuerzos, placas de montaje, cubiertas, escudos térmicos, paneles internos y blanks para procesos posteriores.

Piezas conformadas

Recorte de bordes, ventanas y agujeros sobre estampaciones, piezas hidroformadas o componentes de geometría tridimensional.

Tubos y perfiles

Estructuras de asiento, soportes, travesaños, elementos de escape, perfiles de aluminio y componentes de vehículos comerciales.

Movilidad eléctrica

Placas, tapas, soportes, marcos y perfiles asociados a bandejas y carcasas de baterías.

Esta lista describe aplicaciones posibles, no una aprobación automática. Cada pieza debe evaluarse con su plano, tolerancias, grado de material, espesor, condición superficial, volumen y proceso posterior. En componentes de seguridad, la validación del fabricante de la pieza sigue siendo indispensable.

Carrocería, blanks y componentes estructurales

Una máquina plana de fibra puede producir blanks, refuerzos, soportes, placas y piezas internas a partir de chapa. Es especialmente útil en prototipos, desarrollo de nuevos modelos, recambios, series especiales y lotes pequeños o medios. El cambio digital de geometría evita invertir inmediatamente en una herramienta de corte dedicada y permite corregir el diseño con rapidez.

Los paneles exteriores de gran volumen suelen obtener su forma final mediante estampación. Cuando una pieza ya está conformada, su borde y sus orificios se encuentran en distintos planos; en ese caso se necesita una máquina de cinco ejes o una célula robotizada 3D. El cabezal debe mantener posición, orientación y distancia respecto a la superficie, mientras un útil sujeta la pieza de forma repetible.

  • Láser 2D: piezas planas, blanks, soportes y refuerzos antes del conformado.
  • Láser 3D: recorte, taladros y aberturas sobre estampaciones o componentes formados.
  • Estampación: normalmente competitiva para geometrías estables y volúmenes muy altos una vez amortizado el utillaje.

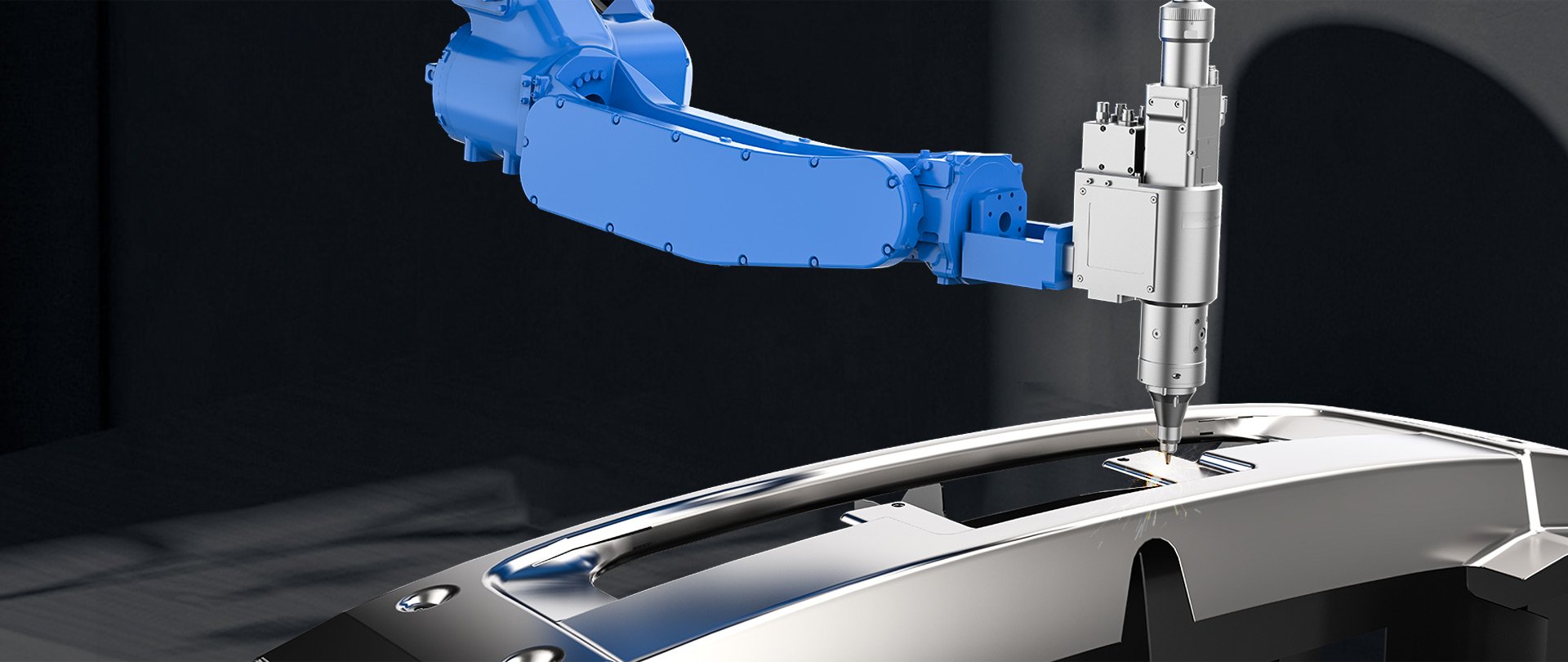

Robot de corte láser 3D para el procesamiento de una pieza automotriz conformada
El corte 3D permite orientar el cabezal sobre superficies conformadas. La repetibilidad final depende también del útil, la referencia de la pieza, el programa y la estabilidad del componente.

Piezas de chasis y componentes de responsabilidad estructural

Travesaños, placas de unión, refuerzos, soportes de suspensión y piezas asociadas a subchasis pueden incluir cortes planos, tubos o geometrías ya conformadas. La selección de máquina debe partir del estado en el que llega la pieza al corte. Una placa plana puede procesarse en una mesa 2D; un perfil requiere control y apoyo específicos; una pieza prensada necesita movimiento tridimensional.

En estas aplicaciones, una apariencia visual aceptable no demuestra por sí sola que el proceso sea válido. Es necesario definir las tolerancias funcionales, medir la repetibilidad, evaluar el borde y comprobar cómo influye el corte en soldadura, fatiga, recubrimiento y montaje. También deben controlarse la revisión del programa y el lote de materia prima.

Prueba recomendable: corte una familia representativa de piezas con el material de producción. Mida dimensiones, perpendicularidad, rebaba y zona afectada por el calor; después evalúe soldadura, conformado o montaje con el mismo criterio utilizado en la planta.

Bandejas de batería y carcasas de vehículos eléctricos

Una bandeja de batería no es una sola pieza ni un único proceso. Puede combinar placa de aluminio, travesaños, perfiles extruidos, soportes, cubierta y elementos de acero. Según el diseño, el proyecto puede necesitar corte plano, corte de perfiles, mecanizado, plegado, soldadura, limpieza y comprobaciones dimensionales y de estanqueidad.

El láser puede utilizarse para cortar placas y tapas, preparar soportes, abrir contornos y procesar determinados perfiles. Una solución 3D también puede ser adecuada para recortar componentes formados. La elección del gas y de los parámetros debe considerar el borde exigido por la soldadura o el sellado posterior, no solamente la velocidad de corte.

ElementoProceso láser posibleQué debe verificarse
Placa o cubiertaCorte 2D de chapaPlanitud, rebaba, película y preparación posterior
Marco o perfil extruidoCorte de tubo/perfilSección, longitud, apoyo, sujeción y deformación
Soportes y refuerzosCorte de chapa o perfilTolerancia, orientación y soldabilidad
Componente formadoRecorte láser 3DÚtil, referencia, accesibilidad y trayectoria

No debe presentarse una cortadora como una línea completa de bandejas de batería. El alcance del suministro debe dejar claro quién se responsabiliza del corte, manipulación, unión, inspección y conexión con los procesos anteriores y posteriores.

Corte de tubos y perfiles para automoción

Los automóviles, autobuses, camiones y vehículos especiales incorporan tubos redondos, cuadrados, rectangulares y perfiles abiertos o extruidos. Entre las aplicaciones se encuentran estructuras de asiento, sistemas de escape, refuerzos, travesaños, soportes y subconjuntos tubulares.

Una máquina dedicada puede reunir en una operación el corte a longitud, agujeros, ranuras, chaflanes y uniones entre tubos. Esto puede reducir sierra, taladro, marcado y reposicionamiento manual. Para obtener el beneficio, deben definirse el diámetro o sección, la longitud, el peso, el espesor, la rectitud, la geometría de los extremos y el tamaño de la cola no aprovechable.

Una máquina combinada de chapa y tubo resulta práctica cuando ambas tareas tienen volúmenes moderados y se desea ahorrar espacio o inversión. Si el tubo representa la actividad principal, una cortadora dedicada suele ofrecer mejores sistemas de carga, apoyo, mandriles y productividad. La decisión debe basarse en la mezcla real, no solo en la posibilidad técnica de cortar ambos formatos.

Acero de alta resistencia y aluminio: dos retos distintos

AHSS y aceros de ultra alta resistencia

Los aceros avanzados de alta resistencia permiten reducir masa manteniendo el comportamiento estructural, pero no forman un material único. El grado, recubrimiento, dureza, condición térmica y espesor modifican la interacción con el láser. En piezas prensadas en caliente, el corte 3D se utiliza con frecuencia para recortar bordes y realizar orificios después del conformado.

La receta de acero al carbono convencional no debe copiarse sin pruebas. Hay que validar penetración, rebaba, microestructura y efecto del calor según las exigencias de la pieza. Cuando el borde entra en una unión soldada, una zona sometida a fatiga o una operación posterior, esos requisitos deben formar parte de la aceptación.

Los valores de catálogo son orientativos: la aptitud del proceso debe validarse según el grado exacto del acero, el espesor, la geometría, la calidad de borde requerida y los procesos posteriores de soldadura o conformado.

Aleaciones de aluminio

El aluminio refleja más energía y conduce el calor con rapidez. Las fuentes y cabezales actuales pueden procesarlo, pero la configuración debe ser compatible con materiales reflectantes. El resultado cambia con la serie de aleación, el estado metalúrgico, el espesor, la protección superficial, el gas y la calidad requerida.

En componentes de movilidad eléctrica conviene vigilar adherencias, rebaba, decoloración, rayado y deformación, además de la estabilidad del borde para soldadura. Una potencia mayor puede aumentar capacidad en ciertos espesores, pero no sustituye el control del gas, el foco, la boquilla, la trayectoria y la manipulación.

Qué tipo de máquina corresponde a cada aplicación

Tipo de equipoAplicaciones automotrices adecuadasLimitación o comprobación principal
Máquina 2D para chapaBlanks, soportes, refuerzos, cubiertas, escudos y placasNo sigue directamente superficies tridimensionales conformadas
Máquina dedicada para tuboTubos, perfiles, estructuras de asiento y subconjuntosSección, apoyo, carga, precisión rotativa y cola
Equipo combinado chapa-tuboProducción mixta con volumen moderado de tuboComparar productividad con dos equipos dedicados
Máquina de cinco ejesRecorte de componentes 3D con área de trabajo definidaAccesibilidad, carrera, útil y programación
Robot de corte láser 3DPiezas conformadas y familias que requieren flexibilidadPrecisión absoluta, calibración, rigidez, seguridad y tiempo de ciclo
Línea automatizada de chapaLotes repetitivos, varios turnos y producción sin vigilancia parcialFlujo de materiales y capacidad de los procesos posteriores

Antes de seleccionar potencia o tamaño, clasifique las piezas según formato, material, espesor, geometría, lote, tiempo de ciclo y operación posterior. La guía completa para elegir una máquina de corte láser de fibra desarrolla estos criterios para una compra industrial.

Sistema de corte láser 3D de cinco ejes para componentes automotrices
Una plataforma de cinco ejes puede procesar contornos espaciales. Antes de decidir, compare volumen de trabajo, recorrido, acceso del cabezal, fijación y tiempo completo por pieza.

Carga automática, descarga y producción flexible

La automatización puede aumentar las horas efectivas de corte y reducir manipulación, pero debe diseñarse alrededor del flujo de la planta. En chapa, puede incluir almacenes, selección de formato, carga, cambio de mesa, descarga y clasificación. En tubo, puede incorporar cargadores de haces o alimentación de perfiles. En células 3D, un robot adicional o un posicionador puede manipular piezas y útiles.

Problema medidoFunción que puede ayudarDato para justificarla
La máquina espera materialCarga automática o almacénMinutos de espera por turno
La descarga detiene el corteMesa de intercambio y descargaUtilización efectiva del láser
Hay errores de referenciaIdentificación y llamada automática de ordenIncidencias y coste de rechazo
Se necesita turno nocturnoAutomatización, monitorización y gestión de alarmasDisponibilidad y capacidad posterior
La clasificación consume tiempoMarcado o separación asistidaHoras de clasificación por lote

Una línea rápida no crea valor si plegado, soldadura o inspección no pueden absorber su salida. Por eso conviene medir el tiempo desde la orden hasta el subconjunto aceptado, el inventario en proceso y las piezas buenas por turno.

Capacidad útil = piezas conformes entregadas al siguiente proceso por turnoIncluya carga, corte, descarga, clasificación, inspección, paradas y retrabajo.

Integración con MES y con la línea de producción

“Compatible con MES” no es una especificación suficiente. Cada proyecto debe definir qué sistema inicia la orden, qué datos recibe la máquina, qué información devuelve y cómo se gestiona una pérdida de conexión. También hay que identificar quién desarrolla la interfaz y quién acepta el resultado.

Según el alcance, pueden intercambiarse:

  • número de orden y referencia de pieza;
  • versión del plano, programa NC y parámetros aprobados;
  • material, espesor, formato, lote o colada;
  • plan de nesting y cantidad objetivo;
  • estado de máquina, comienzo, pausa y finalización;
  • alarmas, tiempos de parada y motivo;
  • cantidad producida, piezas rechazadas y retales;
  • consumo y datos necesarios para OEE o trazabilidad.

El documento técnico debe indicar interfaz, protocolo, estructura de datos, frecuencia, permisos, almacenamiento y pruebas de aceptación. Si intervienen MES, ERP, CAD/CAM, almacén y equipos de distintos proveedores, conviene nombrar un responsable de integración y preparar una simulación antes de la instalación.

Calidad, repetibilidad y trazabilidad

La compra no debe aprobarse únicamente con una demostración de corte. Una muestra inicial puede confirmar viabilidad, pero una aplicación automotriz necesita demostrar estabilidad durante una serie representativa. Es necesario acordar cómo se medirán dimensiones, borde, rebaba, repetibilidad y tiempo de ciclo.

  • Controle la versión del archivo y los permisos de modificación.
  • Vincule material y lote con la orden cuando sea necesario.
  • Registre parámetros críticos y cambios autorizados.
  • Defina frecuencia y método de inspección.
  • Verifique calibración, boquilla, foco, gas y fijación.
  • Incluya reacción ante desviaciones y segregación de piezas.

La máquina facilita un proceso repetible, pero no concede por sí sola certificaciones del proveedor ni aprueba un componente para uso automotriz. El fabricante de la pieza debe integrar el corte en su sistema de calidad, plan de control y proceso de validación.

Láser, estampación, plasma, agua o mecanizado

ProcesoDónde suele aportar valorConsideración
Corte láserGeometrías variables, prototipos, lotes pequeños/medios y automatización digitalInversión, gas, seguridad y validación térmica
EstampaciónVolumen muy alto y pieza estableCoste y plazo de troquel; menor flexibilidad de cambio
PlasmaPiezas robustas y espesores donde la precisión requerida es menorRanura, calor y retrabajo pueden ser mayores
AguaAplicaciones sensibles al calor y diversidad de materialesVelocidad, abrasivo, agua y coste operativo
MecanizadoDetalles, superficies y tolerancias que el corte no puede terminarTiempo, herramienta y eliminación de material

En muchos componentes los procesos son complementarios. El láser puede preparar un blank; la prensa lo conforma; una célula 3D recorta la pieza; después se mecanizan referencias críticas y se realiza la unión. La mejor decisión reduce el coste del flujo completo, no el coste aislado de una operación.

Cómo relacionar la aplicación con una solución GWEIKE

La recomendación debe realizarse después de analizar las piezas. Como punto de partida, GWEIKE dispone de varias arquitecturas en su catálogo actual:

Chapa plana

La Serie GA es una opción para producción de chapa. Compare formato, potencia, cerramiento, mesas y requisitos de la pieza.

Carga y descarga

La Serie GAS incorpora automatización de material para aplicaciones donde la manipulación limita la utilización.

Chapa y tubo

Las series LNR y GAR pueden evaluarse cuando existe una mezcla adecuada de ambos formatos.

Corte tridimensional

Compare el robot LF1800 y el sistema de cinco ejes GKS-M3015G según geometría, útil, precisión y ciclo.

Para producción continua desde bobina también puede estudiarse la línea CPL3015B, siempre que formato, material, planitud, tipo de pieza y procesos posteriores sean compatibles. Consulte el catálogo actual de máquinas de corte láser para comparar configuraciones.

Demostración de aplicaciones de GWEIKE en fabricación automotriz. El vídeo ayuda a visualizar el proceso; la configuración final debe verificarse con la pieza, el material y el tiempo de ciclo del proyecto.

Información necesaria para preparar un proyecto

Una recomendación fiable comienza con datos de producción, no con la potencia del láser. Prepare una familia de piezas que represente la variedad y los casos difíciles, no solamente la muestra más sencilla.

  1. Geometría: archivos 2D o 3D, dimensiones, zonas de acceso y referencias de fijación.
  2. Material: grado exacto, estado, recubrimiento, espesor, formato y variación permitida.
  3. Calidad: tolerancias funcionales, borde, rebaba, deformación y método de inspección.
  4. Volumen: cantidad anual, lote, mezcla diaria, turnos y tiempo de ciclo objetivo.
  5. Flujo: recepción del material, carga, descarga, clasificación y proceso posterior.
  6. Automatización: almacén, manipulación, identificación, funcionamiento sin operario y recuperación de alarmas.
  7. Integración: CAD/CAM, MES, ERP, protocolos, campos de datos y responsabilidad de desarrollo.
  8. Implantación: espacio, cimentación, electricidad, gases, aire, extracción, seguridad y formación.

Solicite una prueba con material real, un estudio de tiempo, el alcance escrito del suministro y criterios de aceptación. Compare también instalación, formación, repuestos, respuesta técnica y garantía. Una evaluación objetiva del fabricante debe incluir capacidad industrial, documentación, servicio, repuestos y condiciones contractuales.

Evalúe una pieza automotriz real

Envíe los planos, material, espesor, volumen anual, tolerancias, proceso posterior y tiempo de ciclo previsto. GWEIKE puede ayudarle a comparar una máquina de chapa, una solución para tubo, una célula 3D o una línea automatizada.

Preguntas frecuentes

¿Puede una máquina de corte láser sustituir la estampación de carrocerías?

No en todos los casos. El láser ofrece gran flexibilidad para blanks, prototipos, cambios de diseño y lotes pequeños o medios. Para paneles estables de volumen muy alto, la estampación puede seguir ofreciendo menor tiempo y coste unitario después de amortizar el troquel.

¿Qué máquina se utiliza para recortar una pieza ya estampada?

Normalmente se necesita corte tridimensional mediante una máquina de cinco ejes o una célula robotizada. La selección depende del tamaño, geometría, precisión, acceso, útil y tiempo de ciclo.

¿El láser de fibra puede cortar acero de alta resistencia?

Puede procesar muchos grados, pero no debe aplicarse una receta universal. Deben verificarse grado, espesor, recubrimiento, borde, efecto térmico y comportamiento en soldadura, fatiga o conformado posterior.

¿Qué solución conviene para piezas tubulares?

Una máquina dedicada suele ser preferible cuando existe volumen elevado o perfiles complejos. Una máquina combinada puede ser adecuada si la fábrica procesa chapa y una cantidad moderada de tubos compatibles.

¿Una máquina GWEIKE se puede conectar a un MES?

La viabilidad depende del sistema, interfaz, protocolo y datos requeridos. El alcance debe definirse con los responsables de automatización y MES antes del pedido, incluyendo desarrollo, pruebas y aceptación.

¿Cómo se comprueba el tiempo de ciclo?

Use archivos y material reales e incluya carga, referencia, perforación, corte, descarga, clasificación, inspección y paradas. La velocidad lineal por sí sola no representa el tiempo total de una pieza.
