Parámetros de soldadura láser: potencia, velocidad, foco y gas

Qué parámetros determinan la soldadura láser

También influyen el diámetro del punto, el patrón y la frecuencia de oscilación, el diámetro y posición del hilo, la altura y el ángulo del cabezal, la separación entre piezas, el estado de la superficie, la rigidez de la fijación y la estabilidad del movimiento. Por eso una tabla de potencia y velocidad nunca describe por sí sola un procedimiento completo.

Potencia láser: energía disponible, no solución universal

A igualdad de las demás condiciones, aumentar potencia puede incrementar la penetración o permitir una velocidad superior. Sin embargo, también reduce el margen antes de perforar una chapa delgada, aumenta el tamaño del baño y puede producir salpicaduras, mordeduras, deformación o deterioro del recubrimiento.

Una falta de fusión no significa automáticamente falta de potencia. Antes de aumentarla, compruebe que la trayectoria coincide con la junta, que el foco es correcto, que el cabezal mantiene su posición, que la velocidad no es excesiva y que no existe una separación fuera de tolerancia. En una junta en T, por ejemplo, el haz puede estar calentando una cara sin alcanzar la raíz.

Qué debe acompañar al dato de potencia

• modelo y potencia nominal de la fuente láser;
• material, grado, espesor y estado superficial;
• tipo de junta, posición y tolerancia de montaje;
• velocidad, foco, punto y patrón de oscilación;
• gas, caudal, boquilla y, en su caso, hilo de aporte;
• penetración, aspecto y criterio de aceptación requerido.

Velocidad de soldadura y energía por unidad de longitud

La velocidad cambia cuánto tiempo actúa el haz sobre cada zona. Una velocidad demasiado alta puede dejar un cordón estrecho, discontinuidades o falta de penetración. Una velocidad demasiado baja puede generar un baño excesivo, perforación, oxidación, deformación y una zona afectada por el calor mayor.

En un robot o eje CNC, la velocidad puede programarse y repetirse. En soldadura manual es una variable humana: postura, visibilidad, longitud del cordón y fatiga pueden alterarla. La prueba manual debe incluir varios operarios o varias repeticiones si se pretende demostrar estabilidad productiva.

Posición focal, distancia y diámetro del punto

El foco determina dónde se concentra la energía. Un punto pequeño aumenta la densidad de potencia; un punto más distribuido puede ampliar el cordón, pero no garantiza fusión en la raíz. La posición focal debe definirse respecto a una referencia física estable y al cabezal concreto.

No copie un valor de enfoque de otra máquina sin comprobar óptica, colimación, lente, boquilla, calibración y definición utilizada por el controlador. Después de cambiar lente protectora, boquilla o cabezal, confirme el punto de referencia y realice una muestra.

Anchura, frecuencia y patrón de oscilación

El cabezal oscilante desplaza el punto sobre una trayectoria. La anchura amplía la zona cubierta; la frecuencia y el patrón cambian cómo se reparte el tiempo y la energía. Una oscilación mayor puede ayudar a cubrir ambos bordes, pero reduce la energía media disponible en el centro si el resto de variables no cambia.

Los nombres de patrones —línea, círculo, triángulo u otros— no son parámetros transferibles entre controladores. Deben registrarse junto con anchura, frecuencia, velocidad y potencia. No utilice una oscilación excesiva para ocultar una separación variable: corrija primero corte, plegado, posicionamiento y fijación.

Diámetro, velocidad y posición del hilo

La soldadura autógena puede ser adecuada cuando el ajuste es estable y no se necesita volumen adicional. El hilo se utiliza para formar un filete, cubrir un intervalo aprobado o ajustar la composición del metal depositado. Añadir hilo no elimina la necesidad de controlar la junta.

El diámetro, la composición, la velocidad y el punto de entrada del hilo deben funcionar juntos. Si llega demasiado rápido, puede enfriar el baño, acumularse o empujar material sin fundir. Si llega demasiado lento, no aporta el volumen necesario. Si entra fuera del baño, produce irregularidad aunque el valor programado sea correcto.

• seleccione una composición compatible con el material y la función;
• mantenga limpio, seco y guiado el consumible;
• compruebe que la punta no bloquea el gas ni toca la pieza;
• registre diámetro, lote, velocidad, ángulo y posición;
• valide de nuevo al cambiar hilo, proveedor o geometría.

Gas de protección, caudal y cobertura

El gas protege el baño y la zona caliente frente al aire. La elección entre argón, nitrógeno u otra solución depende del material, la metalurgia, el acabado y el procedimiento aprobado. No existe un gas universalmente mejor.

El caudal indicado en el regulador no garantiza cobertura. También influyen pureza, diámetro y estado de la boquilla, ángulo, distancia, fugas, corrientes de aire, posición de la junta y extracción de humos. Un caudal insuficiente puede favorecer oxidación; uno excesivo o turbulento puede aspirar aire, perturbar el baño y empeorar el cordón.

El tipo de junta cambia el significado de los parámetros

En una junta a tope, el haz debe fusionar ambos bordes y, cuando se exige, alcanzar la raíz. En una solapada, debe atravesar la chapa superior y crear suficiente fusión en la interfaz. En una junta en T o de filete, el ángulo y el patrón deben repartir energía entre la raíz y las dos caras.

Consulte la guía de tipos de juntas para soldadura láser para comparar uniones a tope, solapadas, en T, de filete, esquina y borde. No traslade sin prueba los parámetros de una geometría a otra.

Cómo cambia el ajuste según el material

Para profundizar, consulte las guías de soldadura láser de aluminio y soldadura láser de acero al carbono. La guía general de soldadura láser industrial ayuda a situar parámetros, preparación, seguridad y selección de equipo dentro del proceso completo.

Defectos frecuentes y dirección de ajuste

Parámetros en soldadura manual y robotizada

La automatización no compensa piezas variables por sí sola. Una celda necesita referencias, fijación, calibración, control de trayectoria, extracción, seguridad y lógica de recuperación. La solución debe diseñarse alrededor de la pieza y del ritmo de producción.

Cómo establecer una ventana de proceso

1. Identifique material, grado, espesor, recubrimiento y condición superficial.
2. Defina junta, separación, desalineación, posición y tolerancias reales.
3. Establezca criterios: penetración, resistencia, estanqueidad, aspecto y deformación.
4. Prepare y fije probetas representativas, no chapas ideales sin relación con producción.
5. Parta de una condición conservadora compatible con el equipo y el material.
6. Cambie una variable principal cada vez y registre cada muestra.
7. Observe cara, raíz, inicio, final, esquinas y transiciones.
8. Corte secciones y aplique ensayos de tracción, doblado, pelado o fuga según la función.
9. Determine límites superior e inferior aceptables de las variables críticas.
10. Repita varias piezas y condiciones para comprobar la capacidad real de producción.

El objetivo no es descubrir “el número perfecto”, sino una combinación que siga siendo aceptable con la variación normal de material, montaje, operario y equipo.

Qué debe contener una hoja de parámetros

Registre identificación de máquina y fuente, fecha, operador, lente y boquilla, estado del protector, material y lote, espesor, preparación, junta, fijación, potencia, velocidad, foco, patrón, anchura, frecuencia, gas, pureza, caudal, hilo, diámetro, velocidad de alimentación y posición.

Añada fotografías, número de probeta, resultado visual, sección, dimensiones del cordón, ensayo mecánico o de fuga y decisión de aceptación. Si el equipo ofrece recetas, el nombre de la receta debe corresponder a una revisión controlada del documento, no sustituirlo.

Errores frecuentes al ajustar el proceso

• aumentar potencia para resolver cualquier defecto;
• copiar parámetros de otra fuente, cabezal o controlador;
• ignorar grado, recubrimiento y lote del material;
• ampliar oscilación para compensar un montaje inestable;
• evaluar solo el aspecto y no realizar secciones;
• no registrar velocidad manual, foco, gas o posición del hilo;
• seguir modificando la receta cuando existe una lente sucia;
• considerar una probeta correcta como validación de producción;
• omitir inicio, final, esquinas y cambios de dirección;
• cambiar varias variables a la vez y perder la relación causa-efecto.

Cómo preparar una prueba con GWEIKE

Para recomendar un equipo y organizar una prueba, envíe planos o muestras, material y grado, espesores, tipo de junta, tolerancias, longitud del cordón, posición de soldadura, acabado, penetración, prueba requerida, volumen de producción, proceso actual y condiciones de instalación.

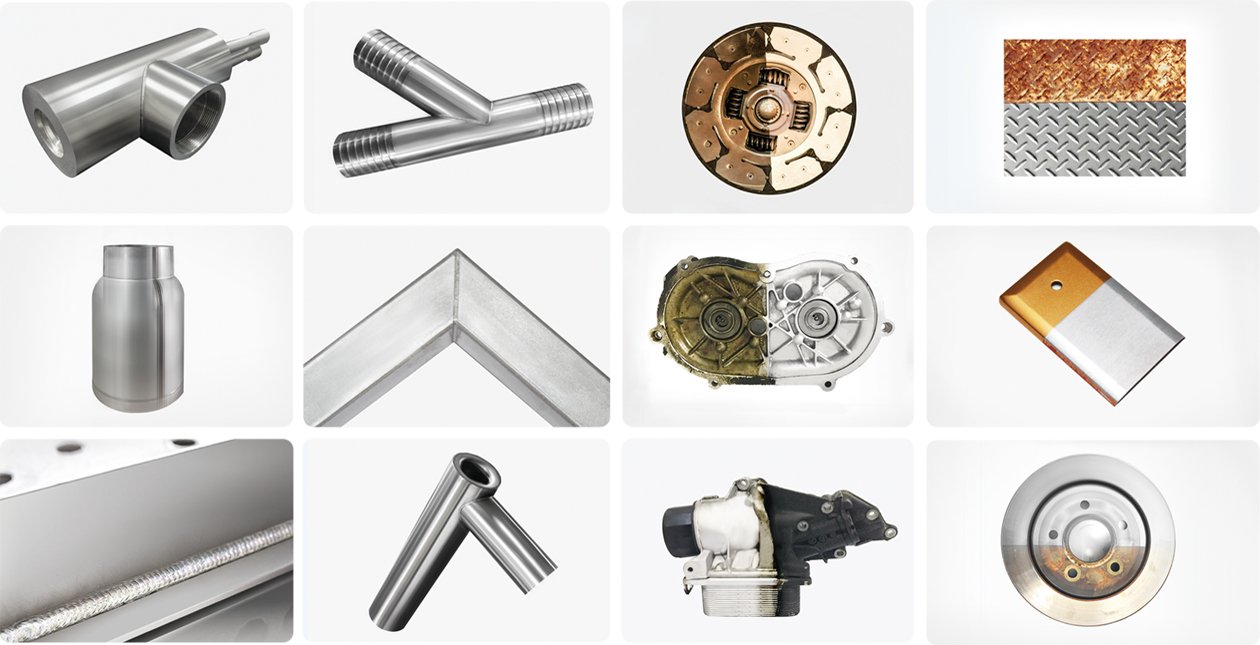

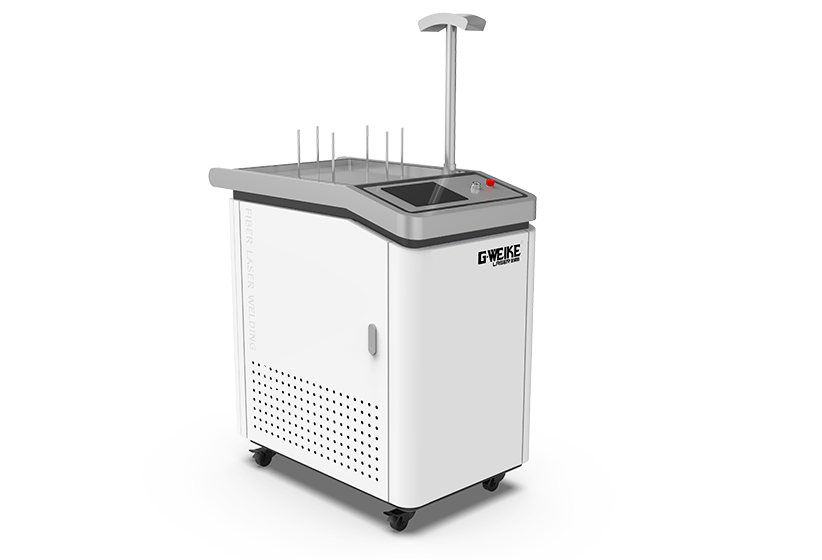

GWEIKE ofrece equipos de soldadura láser manual y la serie multifunción LCW. La potencia, el cabezal, el alimentador, la refrigeración, la seguridad y la automatización deben confirmarse para cada aplicación. Puede consultar la categoría de soldadura y limpieza láser.
