Parámetros de corte láser de fibra para tubos y perfiles

Potencia, velocidad, foco, gas, presión, boquilla y altura forman una sola ventana de proceso. En tubos también intervienen la curvatura, la rotación, los mandriles, el soporte, la soldadura longitudinal y el impacto de la escoria sobre la pared interior.

No copie una receta de chapaUna superficie curva o con esquinas cambia la incidencia, el movimiento y la evacuación del material.
Cambie una variable cada vezRegistre material, pared, perfil, gas, boquilla, foco y resultado para comprender cada ajuste.
Inspeccione toda la secciónUna cara correcta no demuestra que las demás, los ángulos o la soldadura sean estables.
Valores orientativos: los parámetros deben ajustarse según la fuente láser, el cabezal, la boquilla, el gas, la geometría, el diámetro, el espesor real de pared, la soldadura, los mandriles y la calidad requerida. Esta guía no constituye una garantía de velocidad, espesor ni acabado.

Por qué los parámetros de tubo no son los de chapa

En chapa, el cabezal trabaja sobre una superficie esencialmente plana. En un tubo redondo, el punto de corte recorre una superficie curva; en uno cuadrado pasa de una cara plana a un radio; y en un perfil abierto cambia entre alas, almas y espacios. El CNC combina movimiento lineal y rotativo para mantener la trayectoria.

FactorChapa planaTubo o perfil
SuperficiePlana y continuaCurva, poligonal o abierta
MovimientoPrincipalmente X/YEje lineal y eje rotativo coordinados
Distancia de boquillaRelativamente estableSensible a curvatura, esquina y descentramiento
EvacuaciónHacia la mesaPuede alcanzar la pared interior opuesta
MaterialSin costura longitudinalEl tubo soldado puede cambiar localmente
ApoyoDistribuido sobre la mesaMandriles y soportes controlan una barra flexible
DinámicaLimitada por ejes lineales y procesoTambién por diámetro, inercia y rotación

Por eso una receta válida para chapa del mismo material y espesor puede producir cortes asimétricos, esquinas quemadas o escoria interior al aplicarse sin adaptación a un tubo.

Comprobaciones antes de modificar parámetros

Un defecto no siempre se corrige desde la pantalla. Si el proceso cambia de una cara a otra o a lo largo de la barra, primero descarte una causa mecánica, óptica, neumática o material.

Óptica y cabezal

Protector limpio, foco calibrado, cerámica intacta, sensor estable y ausencia de alarmas.

Boquilla

Sin golpe, orificio limpio, tipo y diámetro correctos y haz centrado.

Gas

Pureza, presión dinámica, caudal, tubería, filtros y válvula dentro del rango.

Pieza

Material, pared real, rectitud, radio de esquina, soldadura y superficie identificados.

Sujeción

Mandriles centrados, fuerza adecuada, tubo sin aplastamiento y orientación repetible.

Soporte y programa

Alturas correctas, sin oscilación y archivo/revisión correspondientes a la orden.

Si todas las piezas empeoran de forma repentina, compruebe consumibles y suministro. Si solo falla una cara, revise concentricidad, mandril, soporte y geometría. Si el defecto aparece siempre en el mismo punto longitudinal, examine soldadura, deformación o variación de pared.

Método para crear una ventana inicial

La mejor receta no es el valor más rápido que consigue una pieza aislada; es una combinación con margen suficiente para absorber variaciones normales de material y producción. Trabaje con probetas representativas y un criterio de aceptación definido.

  1. Identifique material, grado, sección, diámetro, pared real y soldadura.
  2. Seleccione gas, pureza, boquilla y altura según la recomendación del sistema.
  3. Compruebe el sentido del foco utilizado por el control.
  4. Defina perforación separada del corte cuando sea necesario.
  5. Empiece con una velocidad conservadora dentro de una receta conocida.
  6. Corte el mismo detalle en diferentes orientaciones de la sección.
  7. Evalúe penetración, ranura, rebaba, color, escoria interior y dimensión.
  8. Modifique una variable principal, repita y documente.
  9. Confirme la receta en una serie, no en una sola pieza.
Material
Gas y boquilla
Foco
Potencia y velocidad
Inspección
Registro mínimo: máquina, fuente, cabezal, fecha, lote, perfil, diámetro, pared, soldadura, gas, boquilla, altura, foco, potencia, velocidad, perforación, resultado y responsable.

Potencia nominal y potencia utilizada

Una fuente de 6 kW no tiene que trabajar siempre a 6 kW. En pared fina, una potencia excesiva junto con velocidad baja puede ampliar la ranura, deformar detalles o acumular calor en las esquinas. En pared gruesa, una potencia insuficiente puede impedir penetración estable o alargar la perforación.

La potencia debe relacionarse con velocidad, foco y gas:

  • Más potencia sin aumentar capacidad de expulsión: puede fundir más material del que el gas retira.
  • Menos potencia con velocidad alta: puede dejar zonas sin separar.
  • Potencia alta en pequeños contornos: puede concentrar calor por aceleraciones y paradas.
  • Potencia incorrecta en esquina: puede quemar el radio cuando el eje reduce velocidad.
Resultado observadoRelación posible con potenciaNo descarte
No atraviesa la paredSalida insuficienteFoco, velocidad, óptica, gas o pared real
Ranura muy anchaExceso de energía por unidad de longitudVelocidad baja o foco
Esquina sobrecalentadaPotencia no reducida al desacelerarTrayectoria, radio y dinámica
Escoria inferiorPuede existir desequilibrio de energíaGas, boquilla, foco y velocidad

Velocidad programada y movimiento rotativo

La velocidad indicada por el programa describe una trayectoria, pero el control debe convertirla en movimientos lineales y angulares. Para la misma velocidad angular, la superficie de un tubo grande recorre más distancia que la de uno pequeño. En una sección cuadrada, la distancia entre el punto de corte y el centro cambia al pasar por la esquina.

El equipo acelera, frena y sincroniza ejes en agujeros, ranuras, esquinas y extremos. Por eso la velocidad máxima de una línea recta no representa el tiempo de una pieza con muchos detalles.

  • Demasiado rápida: corte incompleto, estrías inclinadas, cola de escoria o pérdida en la soldadura.
  • Demasiado lenta: ranura amplia, sobrecalentamiento, esquina deformada o material adherido.
  • Inestable solo en una zona: revise rotación, apoyo, forma, soldadura y compensación local.

Ajuste con el contorno de producción. Un cupón recto puede ocultar problemas que aparecen en una ranura cercana al ángulo de un tubo cuadrado.

Posición de foco sobre superficies curvas

El foco determina dónde se concentra el haz respecto a la superficie y a la pared. Su efecto cambia con material, gas, pared y tipo de proceso. En una superficie curva, el punto superior puede estar bien calibrado mientras una excentricidad o una barra combada altera la distancia en otra orientación.

Confirme la convención: distintos cabezales y controles pueden usar signos opuestos para foco positivo y negativo. Nunca copie un valor sin confirmar dónde está el cero y en qué dirección se mide.

Para buscar foco:

  1. Mantenga gas, boquilla, potencia y velocidad constantes.
  2. Parta del valor recomendado para la configuración.
  3. Realice variaciones pequeñas y ordenadas.
  4. Compare cara superior, pared, borde inferior y escoria.
  5. Repita en varias orientaciones del tubo.
  6. Seleccione una zona estable, no el punto con el mejor aspecto aislado.

Si el mejor foco cambia mucho entre caras, investigue altura, centramiento, mandriles y perfil antes de crear correcciones complejas.

Oxígeno, nitrógeno o aire comprimido

GasUso frecuenteVentaja posibleQué validar
OxígenoDeterminados procesos de acero al carbonoLa reacción aporta energíaOxidación, presión, calor y proceso posterior
NitrógenoInoxidable, aluminio y borde con baja oxidaciónExpulsión sin reacción oxidante significativaPureza, caudal, coste, tubería y escoria
Aire comprimidoPared fina y calidad compatiblePuede reducir gasto de gas compradoAceite, agua, partículas, presión, color y soldadura

En acero al carbono fino, nitrógeno o aire pueden ser alternativas cuando se busca velocidad o un flujo determinado, mientras el oxígeno puede convenir en otras paredes y acabados. No existe un gas universal: compare coste por pieza buena y requisitos posteriores.

Para aluminio o material reflectante, confirme compatibilidad de fuente y cabezal. Para galvanizado o material recubierto, evalúe humos, superficie y variación local.

Presión dinámica, caudal y red de gas

Una presión estática correcta no demuestra que el gas llegue al corte con el caudal necesario. Cuando abre la válvula, tubería, filtro, regulador, manguera y boquilla producen pérdidas. Varias máquinas funcionando a la vez pueden reducir el suministro.

Compruebe:

  • presión de fuente y presión durante corte;
  • diámetro y longitud de tubería;
  • capacidad de reguladores y válvulas;
  • estado y diferencial de filtros;
  • fugas y conexiones restrictivas;
  • pureza o calidad del gas;
  • diámetro de la boquilla y consumo asociado.

Si aumentar la presión en pantalla no mejora el resultado, mida el sistema. Una tubería insuficiente no se corrige elevando indefinidamente el valor solicitado.

Boquilla, concentricidad y altura

La boquilla forma el chorro que expulsa el material fundido. Tipo, diámetro, altura y concentricidad influyen juntos. En general, procesos de nitrógeno a alta presión utilizan boquilla simple, mientras determinadas recetas de oxígeno utilizan boquilla doble; siga siempre la combinación aprobada para el cabezal.

  • Un diámetro pequeño puede limitar caudal.
  • Uno excesivo aumenta consumo y cambia el chorro.
  • Una boquilla golpeada puede desviar gas.
  • El haz descentrado produce calidad diferente por dirección.
  • Altura alta debilita la acción local del gas.
  • Altura baja aumenta riesgo de colisión y contaminación.

El valor de altura cercano a 1 mm aparece con frecuencia como punto inicial en recetas, pero no debe tratarse como regla universal. Curvatura, radio de esquina, deformación y sistema capacitivo cambian la distancia real.

Cómo cambia el ajuste según la forma

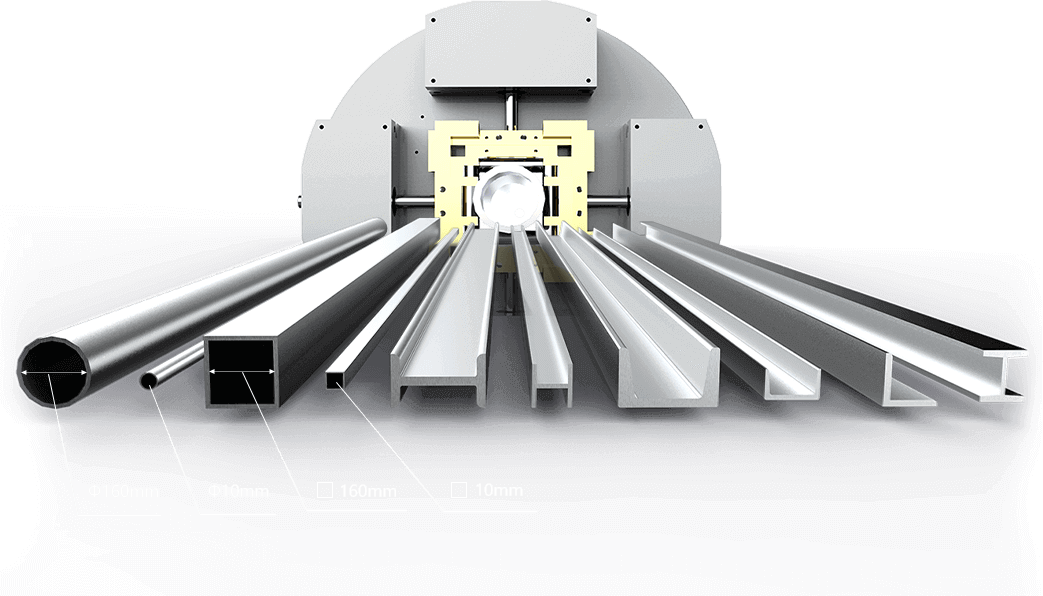

Tubos redondos, cuadrados y perfiles compatibles con corte láser
La sección modifica círculo envolvente, apoyo, movimiento rotativo y acceso del cabezal. Cada familia necesita su propia validación.

Tubo redondo

La curvatura aumenta al disminuir el diámetro. Compruebe el mismo detalle a 0°, 90°, 180° y 270°. Diferencias sistemáticas pueden indicar excentricidad de barra, mandril, boquilla o soporte. En tubos largos, repita también cerca y lejos del mandril principal.

Tubo cuadrado

La cara se parece a una superficie plana, pero el radio de esquina cambia rápidamente orientación y velocidad efectiva. El control puede reducir movimiento en la esquina, concentrando calor. Puede ser necesario coordinar potencia con velocidad, suavizar trayectoria o separar detalles del ángulo.

Tubo rectangular

Los lados largo y corto generan radios de giro y aceleraciones diferentes. La sección también cambia su apoyo y carga sobre el mandril durante la rotación. Inspeccione cuatro caras, cuatro radios y ambas zonas longitudinales.

Ángulo, canal y viga

Un perfil abierto tiene rigidez, centro de gravedad y accesibilidad desiguales. Algunas caras pueden quedar ocultas o exigir otra orientación. Antes de ajustar parámetros confirme que la arquitectura de máquina puede alcanzar la geometría sin colisión.

La soldadura longitudinal del tubo

En un tubo soldado, la costura puede presentar relieve, óxido, variación de espesor, dureza y estructura. Al cruzarla, un corte estable puede cambiar momentáneamente: aparece escoria, el agujero pierde forma o queda una unión sin separar.

Gestione la soldadura de manera deliberada:

  1. Identifique su posición y estabilidad entre barras.
  2. Oriente el tubo de forma repetible cuando sea posible.
  3. Evite que un detalle crítico cruce la costura.
  4. Si debe cruzarla, prepare una prueba específica.
  5. Registre resultado y aceptación de esa zona.

Aumentar potencia puede ayudar en un caso y empeorar el aporte térmico en otro. Revise primero la variación real de la costura y el requisito de la pieza.

Escoria inferior y adherencia en la pared interior

La escoria del borde inferior indica que el material fundido no se expulsó de forma limpia. En tubo, además, el chorro y las partículas pueden alcanzar la pared opuesta y adherirse dentro, aunque el contorno exterior parezca correcto.

Distinga cuatro situaciones:

  • rebaba fina adherida al borde;
  • escoria gruesa continua bajo el corte;
  • salpicadura localizada dentro del tubo;
  • depósito sobre la pared interior opuesta.

Velocidad, foco, potencia, gas, boquilla y geometría pueden intervenir. El requisito también importa: una adherencia interior tolerable en un marco cerrado puede ser inaceptable en una conducción, una unión de precisión o una pieza con acabado visible.

Tabla de diagnóstico de defectos

DefectoCausas posiblesComprobación prioritaria
Una cara buena y otra rugosaBoquilla/haz descentrados, tubo excéntrico, soporteConcentricidad, mandril, altura en cuatro posiciones
Esquina cuadrada quemadaDesaceleración con energía alta, radio pequeñoVelocidad-potencia, trayectoria y calor acumulado
Corte incompleto continuoVelocidad alta, foco, potencia, óptica o gasEstado óptico, pared real y penetración
Escoria en borde inferiorVelocidad, foco, presión, boquilla o potenciaGas dinámico y serie ordenada de foco/velocidad
Depósito en pared opuestaChorro y material atraviesan el interiorGeometría, gas, energía y criterio de aceptación
Fallo en la soldaduraCambio de pared, dureza, relieve o contaminaciónOrientación y prueba específica de costura
Agujero pequeño deformadoDinámica, aporte térmico, relación diámetro/paredTrayectoria, aceleración, potencia y tamaño mínimo
Resultado cambia a lo largoFlexión, oscilación, soporte, pared o soldaduraRectitud, apoyos y medición en varios puntos
Mucho consumo de gas sin mejoraBoquilla grande, fuga, red restrictiva o recetaCaudal, presión dinámica y diámetro de boquilla
Orden de diagnóstico: confirme primero condición de equipo y material; después geometría y sujeción; por último ajuste la receta. Cambiar varias variables simultáneamente puede ocultar la causa.

Cómo construir una biblioteca de parámetros

No guarde una receta únicamente como “acero inoxidable 2 mm”. Añada sección y contexto. Un tubo redondo de Ø20 mm, otro de Ø160 mm y un cuadrado de 100 mm pueden necesitar compensaciones diferentes aun con la misma pared.

CampoEjemplo de lo que debe registrar
IdentidadCódigo de receta, revisión, fecha, máquina y responsable
MaterialGrado, lote, recubrimiento, proveedor y soldadura
GeometríaRedondo/cuadrado/perfil, dimensiones, pared y longitud
ÓpticaFuente, cabezal, lente, boquilla, centrado y altura
ProcesoPotencia, velocidad, foco, gas, presión y perforación
MovimientoOrientación, estrategia de giro, esquina y soporte
ResultadoDimensión, borde, rebaba, interior, tiempo y aceptación

Controle permisos y revisiones. Una mejora aprobada debe reemplazar o archivar la anterior, no coexistir con nombres ambiguos. Vuelva a validar después de cambiar fuente, cabezal, lente, boquilla, gas, proveedor de tubo o software relevante.

El vídeo muestra movimiento y corte de una máquina de tubos. No permite deducir parámetros, velocidad ni capacidad garantizada sin conocer material, pared, gas y configuración.

Validación antes de producción

Una receta debe superar una serie representativa. Compruebe variación entre barras, comienzo y final, diferentes orientaciones, soldadura y pieza final cercana al remanente. Mida las características que afectan al siguiente proceso.

  • dimensión de contornos y distancia entre agujeros;
  • forma en cuatro caras y radios;
  • rebaba y escoria interior;
  • color u oxidación del borde;
  • continuidad al cruzar la soldadura;
  • tiempo completo y repetibilidad;
  • comportamiento en soldadura, montaje o recubrimiento.

Registre una ventana aceptable, no solo el punto óptimo. Una receta robusta conserva calidad ante pequeñas variaciones de pared, suministro y temperatura habituales en producción.

Para relacionar sección, longitud, peso, potencia, mandriles y automatización, consulte la gama actual de máquinas de corte láser GWEIKE y solicite una evaluación basada en sus tubos.

Prepare una prueba con su tubo y su defecto real

Envíe material, sección, pared, soldadura, potencia, gas, boquilla, velocidad, foco, fotografías y calidad requerida. El equipo de GWEIKE puede ayudarle a preparar una prueba y una ventana inicial de parámetros.

Preguntas frecuentes

¿Puedo utilizar los parámetros de chapa para un tubo?

Solo como referencia muy inicial y bajo control técnico. Curvatura, rotación, soporte, esquina, soldadura y escoria interior requieren validación propia.

¿Por qué una cara corta bien y la opuesta no?

Revise boquilla/haz, concentricidad del tubo, mandriles, apoyo y altura antes de crear dos recetas distintas.

¿Por qué se quema la esquina de un tubo cuadrado?

El eje suele desacelerar y puede concentrar energía en el radio. Ajuste la relación velocidad-potencia y confirme trayectoria, radio y altura.

¿Por qué queda material adherido dentro?

El chorro puede transportar metal fundido hasta la pared opuesta. Gas, foco, velocidad, potencia, diámetro y geometría influyen; defina primero cuánto es aceptable.

¿La soldadura necesita parámetros propios?

Puede necesitarlos si cambia espesor, dureza o superficie. Oriente el tubo y evite detalles críticos sobre la costura cuando el diseño lo permita.

¿Una máquina de 6 kW debe cortar siempre a 6 kW?

No. La potencia utilizada debe adaptarse a pared, velocidad, gas y detalle. En pared fina puede convenir una salida menor.

¿Qué variable debo cambiar primero?

Primero confirme equipo, gas, material y geometría. Después ajuste una variable según el defecto: a menudo velocidad o foco, manteniendo las demás constantes.

¿Cuándo debo guardar una receta?

Después de verificar varias piezas y orientaciones dentro de un criterio medible. Registre la configuración completa y controle su revisión.
