Qué datos determinan una prensa plegadora CNC
Decir “necesito una plegadora de 160 toneladas” no es suficiente. Dos fábricas que solicitan la misma fuerza nominal pueden necesitar longitudes, aperturas, topes, moldes y sistemas de seguridad diferentes. Incluso dentro de una misma planta, la pieza más gruesa no siempre es la que define la compra: la más larga, pesada, profunda o difícil de posicionar puede ser más exigente.
Datos técnicos
Material, grado, resistencia, espesor, longitud, radio, ángulos, pestaña mínima y tolerancias.
Datos de producción
Unidades por lote, mezcla de referencias, cambios por turno, producción anual y operación manual o automatizada.
Cómo funciona una prensa plegadora CNC
La chapa se coloca sobre una matriz inferior y se referencia contra el tope trasero. El punzón, montado en el ariete, desciende y deforma el material. Los ejes Y1 e Y2 controlan ambos lados del ariete; los ejes del tope posicionan la línea de plegado. El CNC coordina movimientos, profundidad, secuencia y compensaciones.
En el plegado al aire, el ángulo se obtiene controlando la penetración del punzón en la matriz. El plegado a fondo y el acuñado utilizan condiciones diferentes y pueden exigir una fuerza considerablemente mayor. Por eso, una tabla de tonelaje solo es válida si indica el método de plegado y los supuestos utilizados.
Analice las piezas antes de la máquina
| Dato | Cómo influye en la selección |
|---|---|
| Material y resistencia | Determinan fuerza, retorno elástico, radio y comportamiento de la superficie. |
| Espesor mínimo y máximo | Afecta al tonelaje, abertura en V, herramientas y sensibilidad de control. |
| Longitud de plegado | Define fuerza total, mesa útil, distancia entre montantes y compensación. |
| Radio interior | Condiciona punzón, matriz y riesgo de fisuras. |
| Pestaña mínima | Puede limitar la abertura de la matriz y la forma de posicionamiento. |
| Geometría final | Permite detectar colisiones y calcular carrera, apertura y garganta. |
| Peso y dimensiones | Definen soportes, ergonomía, ayudas de seguimiento o robotización. |
| Tolerancias | Influyen en control, medición de ángulo, compensación y plan de inspección. |
| Cara visible | Puede requerir matrices especiales, película o medidas contra marcas. |
| Lotes y variedad | Determinan el valor de cambio rápido, programación gráfica y automatización. |
Incluya al menos la pieza más larga, la más gruesa, la más compleja, la de mayor volumen y una con tolerancia o acabado crítico. Esta pequeña biblioteca ayuda a dimensionar el equipo sin sobredimensionarlo para una excepción poco probable.
Cómo elegir el tonelaje
La fuerza necesaria aumenta con la resistencia del material y la longitud de plegado, y crece aproximadamente con el cuadrado del espesor. Una abertura en V más estrecha exige más fuerza; una abertura mayor reduce fuerza, pero cambia radio interior y pestaña mínima.
No conviene publicar una fórmula única como garantía. El cálculo debe identificar material, método, longitud efectiva, herramienta y unidades. El fabricante debe comprobar también la carga máxima por metro, el trabajo descentrado y la concentración de fuerza en segmentos cortos.
- Material: el inoxidable suele necesitar más fuerza que un acero dulce equivalente; las aleaciones de aluminio varían entre sí.
- Espesor: un pequeño aumento puede cambiar notablemente el tonelaje.
- Longitud: plegar tres metros completos no equivale a formar un segmento de 300 mm.
- V de la matriz: debe equilibrar fuerza, radio, pestaña mínima y marcas.
- Margen: evite planificar producción continua exactamente en el límite nominal.
Longitud nominal, longitud útil y distancia entre montantes
La longitud nominal describe la capacidad general de la mesa, pero no responde por sí sola a todas las piezas. La distancia entre montantes indica cuánto espacio existe entre los laterales del bastidor. Una pieza puede caber sobre la mesa y, aun así, interferir con los montantes durante una secuencia.
Revise la longitud máxima real, la posición de las líneas de plegado y la geometría ya formada. Si la pieza debe entrar entre montantes, esa distancia puede convertirse en el límite decisivo. También deben considerarse herramientas segmentadas, plegados parciales y futuras familias de producto.
Un margen razonable aporta flexibilidad; una mesa excesivamente larga aumenta precio, ocupación, herramientas y exigencias de compensación. La mejor longitud cubre las piezas reales y un crecimiento probable sin pagar por capacidad que permanecerá inactiva.
Carrera, apertura y profundidad de garganta
El tonelaje puede ser suficiente y la pieza seguir siendo imposible de fabricar. La carrera del ariete determina el recorrido disponible; la altura abierta afecta a la instalación de herramientas y a la entrada o salida de piezas formadas; la garganta define cuánto puede introducirse la chapa detrás de la línea de trabajo.
Estas dimensiones son especialmente importantes para cajas profundas, pestañas altas, herramientas especiales y piezas que ya tienen varios lados plegados. El proveedor debería simular la secuencia completa, incluida la retirada de la pieza después del último doblez.
Cuántos ejes CNC necesita
| Eje | Función habitual | Cuándo aporta valor |
|---|---|---|
| Y1/Y2 | Control independiente de ambos lados del ariete. | Sincronización y corrección del movimiento de plegado. |
| X | Mueve el tope trasero hacia delante y atrás. | Define la profundidad de pestaña y la línea de plegado. |
| R | Ajusta la altura de los dedos del tope. | Piezas con distintos niveles, formas o referencias. |
| Z1/Z2 | Desplaza los dedos lateralmente. | Cambios frecuentes de ancho o referencias no simétricas. |
| X1/X2 | Permite posiciones independientes. | Plegados inclinados o piezas asimétricas compatibles. |
| Compensación | Ajusta la coronación de la mesa. | Uniformidad de ángulo en longitudes mayores. |
Más ejes no significa automáticamente mejor máquina. Una configuración básica puede ser suficiente para piezas sencillas, mientras un tope con R y Z programables reduce ajustes en una producción variada. Cada eje adicional debe ahorrar una operación, evitar un error o resolver una geometría concreta.

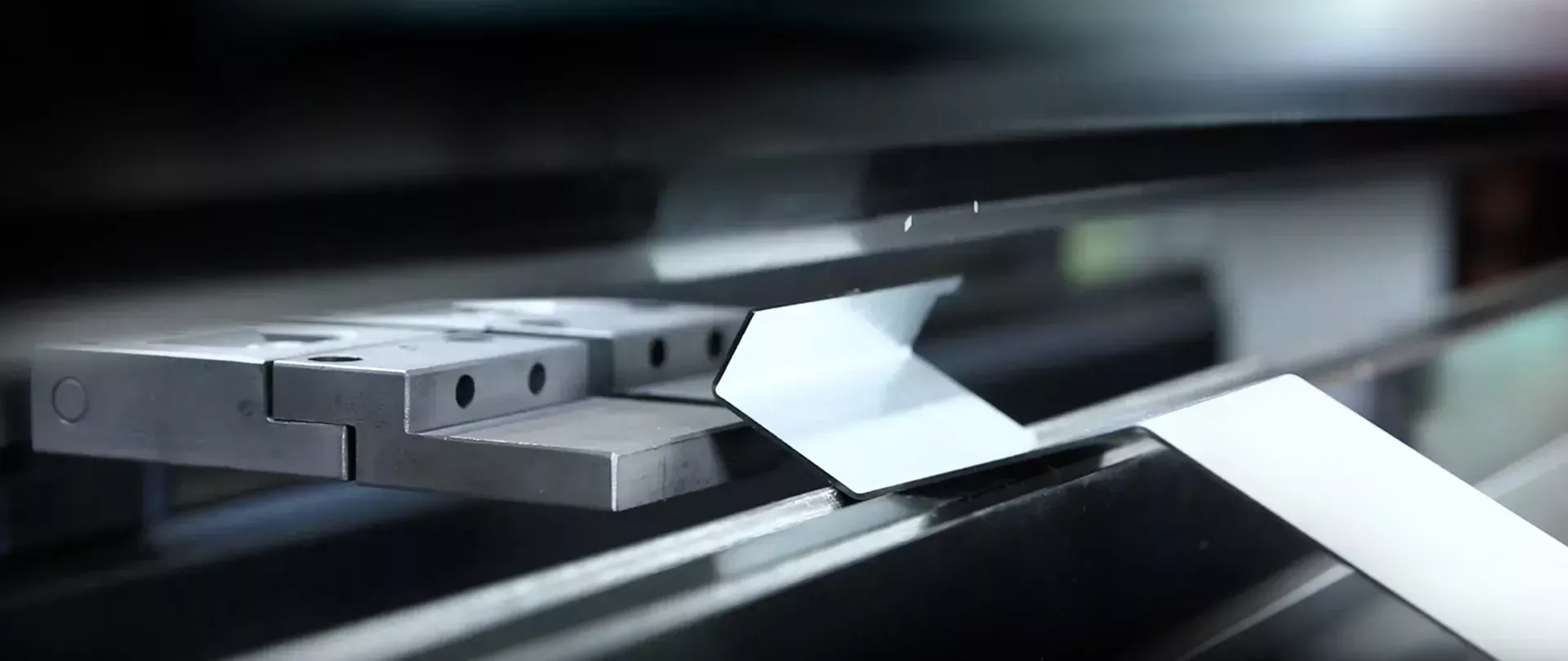

Cómo evaluar el tope trasero
El tope trasero posiciona la pieza antes de cada doblez. Compare recorrido, velocidad, repetibilidad, número y forma de los dedos, ajuste lateral, transmisión, protección frente a golpes y facilidad para referenciar bordes complejos. La rigidez y el guiado son tan importantes como la cifra de precisión publicada.
La precisión del tope no equivale directamente a la precisión final de la pieza. Una arista de corte irregular, un apoyo incorrecto, la flexión de una chapa grande o el retorno elástico pueden modificar la dimensión. En una prueba, mida la pieza completa y observe cómo la posiciona el operario.
Cómo elegir el control CNC
El control debe adaptarse al nivel de las piezas y del personal. Para lotes variados, la programación gráfica, la biblioteca de herramientas y la simulación pueden reducir preparación. En geometrías complejas, la detección de colisiones y la generación de secuencias ayudan a evitar pruebas innecesarias.
- programación 2D o 3D y visualización de la secuencia;
- biblioteca de punzones, matrices y materiales;
- cálculo de posiciones y compensaciones;
- simulación y detección de colisiones;
- importación, almacenamiento y copia de programas;
- idioma, formación, asistencia remota y actualizaciones;
- conexión con red, planificación o sistemas de fábrica cuando sea necesaria.
No seleccione un controlador solo por la marca o el tamaño de pantalla. Solicite que un operario programe una pieza representativa y mida el tiempo desde el plano hasta la primera unidad aceptada.
Punzones, matrices y sistema de sujeción
Las herramientas determinan qué radios, pestañas y geometrías puede producir la prensa. Revise el radio del punzón, el ángulo, la altura, la forma recta o cuello de cisne, la abertura en V, el material, la dureza y la segmentación.
Un punzón de cuello de cisne ayuda a evitar interferencias con determinados bordes ya plegados. Los segmentos cortos permiten formar cajas, pero concentran carga y deben utilizarse dentro de los límites indicados. El sistema de fijación rápida puede ahorrar tiempo cuando los cambios son frecuentes.
Para acero inoxidable, aluminio pintado o piezas visibles, evalúe matrices con radios adecuados, películas de protección u otras medidas contra marcas. La herramienta debe ser compatible con la sujeción de la máquina y estar incluida claramente en la oferta.
Compensación de la mesa y control del ángulo
Al plegar una pieza larga, la máquina y las herramientas se deforman ligeramente bajo carga. Sin compensación, los extremos pueden alcanzar el ángulo previsto mientras el centro queda diferente. La coronación mecánica o controlada por CNC modifica la mesa para compensar esa desviación.
La compensación de la mesa no corrige todas las variaciones. El espesor, la resistencia y el sentido de laminación también cambian el retorno elástico. Para tolerancias exigentes o materiales variables, puede evaluarse un sistema de medición de ángulo, junto con un procedimiento de material y control de primera pieza.
Estructura y sistema de accionamiento
El bastidor debe mantener alineación y estabilidad durante el uso previsto. Pregunte por el proceso de fabricación, alivio de tensiones, mecanizado, guiado del ariete y control de sincronización. En una máquina servohidráulica, revise cilindros, válvulas, filtración, refrigeración, calidad del aceite y plan de mantenimiento.
La velocidad, consumo y mantenimiento dependen del accionamiento y del ciclo. Una cifra de potencia instalada no describe por sí sola el consumo por pieza. Para una comparación válida, utilice el mismo programa, material, lote y tiempo de espera.
Seguridad, documentación y requisitos CE
Una prensa plegadora combina gran fuerza con acceso frecuente del operario a la zona de trabajo. La propuesta debe describir claramente los dispositivos incluidos: parada de emergencia, protección frontal, resguardos laterales y traseros, puertas con enclavamiento, control de pedal y sistema de protección adecuado para la zona de herramientas.
El marcado CE no debe comprobarse únicamente mediante una etiqueta. El comprador debe solicitar la declaración correspondiente, el manual, el esquema eléctrico, la evaluación de riesgos pertinente y la lista de normas aplicadas a la configuración entregada. Los cambios realizados después de la entrega pueden afectar a la seguridad y deben evaluarse.
Incluya formación para programación, cambio de herramientas, manipulación de piezas, bloqueo para mantenimiento y respuesta ante fallos. La producción nunca debe depender de anular una protección para ganar unos segundos.
Opciones de productividad y automatización
Cambios frecuentes
Programación gráfica, fijación rápida y biblioteca de herramientas pueden reducir preparación.
Piezas grandes
Seguidores, soportes y equipos de manipulación mejoran ergonomía y estabilidad.
Lotes repetitivos
Robot, cambio automático de herramientas y medición pueden justificar una célula.
Alta mezcla
Gestión de programas, códigos de trabajo y conexión con planificación reducen errores.
No todas las opciones aportan el mismo retorno. Calcule cuántos cambios se realizan por turno, cuánto pesan las piezas y qué parte del ciclo consume más tiempo. Automatizar una operación que representa pocos segundos no compensa necesariamente una manipulación o preparación mucho más larga.
Cómo comparar dos ofertas
Solicite una tabla común para todos los proveedores. Una máquina con el mismo tonelaje y longitud puede incluir un control, ejes, herramientas y alcance de servicio muy diferentes.
| Elemento | Qué debe quedar por escrito |
|---|---|
| Capacidad | Tonelaje, longitud útil, carga local, distancia entre montantes, carrera, apertura y garganta. |
| Control y ejes | Modelo de CNC, Y1/Y2, X, R, Z u otros ejes, recorridos y funciones. |
| Tope trasero | Estructura, dedos, recorrido, velocidad y repetibilidad declarada. |
| Herramientas | Tipo, longitud, segmentos, dureza, fijación y piezas que cubren. |
| Compensación | Tipo de coronación, control y procedimiento de ajuste. |
| Seguridad | Protecciones, documentos y configuración exacta incluida. |
| Software | Licencias, idiomas, importación, actualizaciones y asistencia. |
| Servicio | Transporte, instalación, formación, garantía, repuestos y tiempos de respuesta. |
| Aceptación | Piezas, material, tolerancias, tiempo de ciclo y condiciones de prueba. |
Coste total y coste por pieza
Además del precio, incluya herramientas, software, transporte, instalación, formación, energía, aceite, filtros, mantenimiento, repuestos, operarios, preparación, inspección, rechazo y ocupación de fábrica. Verifique también impuestos y responsabilidades de descarga.
Una configuración más cara puede reducir cambios o mano de obra, pero solo si esas funciones se utilizan. Una configuración económica puede ser suficiente para trabajos simples y estables. El objetivo es minimizar el coste de la mezcla real de producción, no comprar el máximo número de opciones.
Prueba de piezas y criterios de aceptación
- Seleccione piezas que representen longitud, espesor, dificultad, volumen y acabado.
- Entregue planos, material, grado, tolerancias y caras visibles.
- Registre el modelo de máquina, herramientas, programa y configuración utilizados.
- Mida tiempo de programación, montaje de moldes y ajuste de primera pieza.
- Produzca una serie suficiente para observar estabilidad y repetibilidad.
- Mida ángulos, cotas, rectitud y radio con un método acordado.
- Inspeccione marcas, arañazos, fisuras y deformaciones.
- Registre intervención del operario, soporte y facilidad de giro.
- Incluya resultados, límites y criterios en el acuerdo técnico.
Prensas plegadoras CNC GWEIKE
La gama de prensas plegadoras CNC GWEIKE puede configurarse de acuerdo con la fuerza, longitud, control, ejes y herramientas requeridos. Antes de recomendar una configuración, conviene revisar planos y separar las piezas críticas de las tareas habituales.
También puede consultar la gama general de equipos de plegado GWEIKE. Si parte de su producción está formada por cajas o paneles repetitivos, el análisis puede incluir un centro de panelado como alternativa o complemento.
Preguntas frecuentes
¿Cuántas toneladas necesita una prensa plegadora?
Depende del material, resistencia, espesor, longitud, abertura de matriz y método de plegado. El cálculo debe confirmarse con la pieza y la herramienta reales, incluyendo carga local y margen de trabajo.
¿Cómo elegir la longitud de plegado?
Utilice la mayor longitud real y compruebe también distancia entre montantes, interferencias y geometría formada. Añada un margen razonable, sin sobredimensionar innecesariamente la mesa.
¿Qué diferencia hay entre longitud útil y distancia entre montantes?
La longitud útil corresponde al área general de trabajo; la distancia entre montantes es el espacio libre entre los laterales del bastidor. Algunas piezas necesitan entrar entre esos montantes.
¿Cuántos ejes CNC necesita una plegadora?
Depende de la complejidad de posicionamiento. Y1/Y2 y X cubren una base habitual; R, Z1/Z2 o X1/X2 pueden reducir ajustes en piezas de diferentes alturas, anchos o formas.
¿Para qué sirve la compensación de la mesa?
Compensa la deformación a lo largo de la máquina para mantener un ángulo más uniforme en piezas largas. No elimina las variaciones de material y retorno elástico.
¿Una prensa más grande siempre es mejor?
No. Aumenta inversión, espacio, herramientas y consumo potencial. La máquina debe cubrir la mezcla real con margen adecuado, no capacidad extrema sin uso previsto.
¿Qué documentos de seguridad debe solicitar el comprador?
Declaración correspondiente, manual, información de seguridad, esquema eléctrico, lista de normas aplicadas y documentación de los dispositivos incluidos en la configuración entregada.
¿Qué piezas deben utilizarse para una prueba?
La más larga, la más gruesa, la más compleja, la de mayor volumen y una con tolerancia o superficie crítica. El conjunto debe representar la producción diaria.
